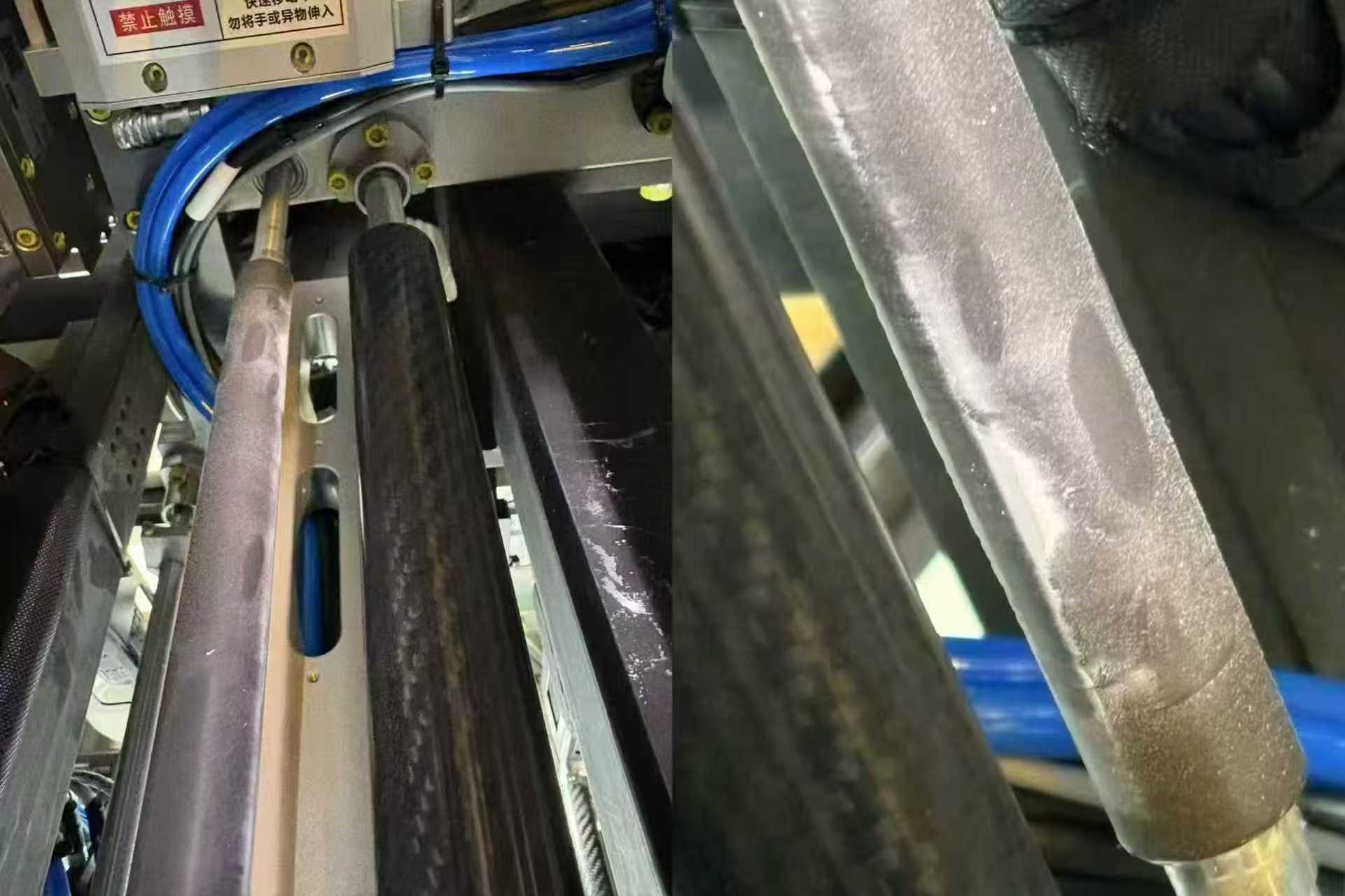

Co je to vzduchem plovoucí válec?

Vzduchem plovoucí válec je vysoce přesný komponent, který může dosáhnout bezdotykové podpory a hladkého rotačního vedení vytvořením stabilního vzduchového filmu mezi povrchem válce a povrchem tenkovrstvých materiálů. Na principu vzduchového mazání nejsou vzduchem plovoucí válečky schopny vytvářet téměř žádné tření nebo opotřebení s materiálem během výrobního procesu. Díky svému vynikajícímu výkonu jsou vzduchem plovoucí válečky široce používány v nejmodernějších výrobních oborech, jako je výroba flexibilních displejů, zpracování lithiových baterií, manipulace s polovodičovými destičkami a doprava optických filmů.

Konstrukční součásti vzduchem plovoucího válce

1. Tělo válce:vysoce tuhá hliníková slitina nebo ocel

2. Povrchová škrtící vrstva:porézní grafita porézní keramika

3. Systém přívodu vzduchu:externí regulovaný přívod stlačeného vzduchu

4. Snímací modul (volitelný):integrované senzory výchylky, teploty a tlaku

Technické výhody vzduchem plovoucího válce

1. Bezkontaktní podpora pozastavení:

Konvenční válečky mohou vést k defektům produktu vznikajícím v důsledku mechanického tření způsobeného povrchovým kontaktem a nesouladu mezi rychlostí otáčení a napětím během provozu. Na rozdíl od konvenčních válců mohou vzduchem plovoucí válce dosáhnout úplného bezkontaktu s tenkovrstvými materiály během provozu, což účinně zabraňuje možnosti kontaktních defektů a poškrábání produktu.

2. Prevence vrásek:

Vzduchem plovoucí válec využívá optimalizovaný porézní materiál média (např. porézní grafit, porézní keramika), aby se stabilně vytvořil jednotný a měkký vzduchový film. Adaptivním přizpůsobením se změnám napětí tenkovrstvých materiálů může tento vzduchový film udržovat neustále hladký povrch tenkovrstvých materiálů, což může významně eliminovat problémy s vrásněním způsobeným nerovnoměrným kontaktem nebo lokalizovanou koncentrací tlaku mezi povrchem válce a tenkovrstvými materiály.

3. Adaptabilita na vysoké teploty:

Bezkontaktní provoz vzduchem plovoucích válců může zabránit vzniku tepla vyvolanému třením a zabránit dalšímu nárůstu teploty při vysokých teplotách. Tímto způsobem se tenký filmový materiál vyhýbá přímému kontaktu s povrchem válce i za podmínek vysoké teploty (např. sušení a tepelně vytvrzovací sekce), čímž se předchází problémům, jako je tepelná adheze, poškrábání a promáčknutí. Vysoké teploty mohou snadno způsobit pomačkání plastových fólií a pružných materiálů v důsledku tepelné roztažnosti a smršťování. Vzduchem plovoucí válečky poskytují stabilní a rovnoměrný podpůrný vzduchový film, který i při vysokých teplotách stále odolává lokálním vráskám způsobeným tepelným namáháním.

Semicorex nabízí vysokou kvalitu Porézní grafit pro vzduchem plovoucí ložiska. Pokud máte nějaké dotazy nebo potřebujete další podrobnosti, neváhejte nás kontaktovat.
