Co je systém suchého plynu?

V moderních průmyslových aplikacích existuje mnoho vysoce výkonných, vysokorychlostních kapalinových strojů (jako jsou turbokompresory a dmychadla) a jejich těsnicí prvky v kritických sekcích pracují v extrémních pracovních podmínkách vyznačujících se vysokou rychlostí otáčení, zvýšeným tlakem a intenzivní teplotou. Konvenční mechanické ucpávky kontaktního typu již nejsou schopny přizpůsobit se těmto náročným aplikačním scénářům. Proto byly systémy suchého plynu se svým vynikajícím výkonem široce přijaty jako prémiové bezkontaktní řešení těsnění pro tyto kritické aplikace.

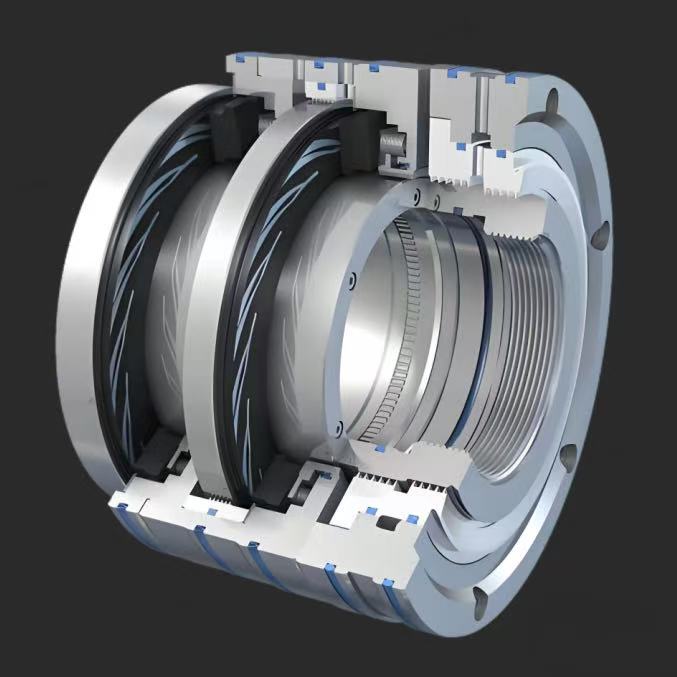

Systém suchého plynového těsnění je bezkontaktní systém těsnění hřídele, který využívá plyn jako provozní médium. Obráběním hydrodynamických drážek na těsnicích plochách využívají systémy suchého plynového těsnění hydrodynamický efekt generovaný během rotace k vytvoření stabilního plynového filmu mezi těsnicími plochami. Tento stabilní plynový film může udržet těsnicí plochy v bezkontaktním stavu, čímž se dosáhne účinného utěsnění plynů a kapalin.

Hlavní součásti suchých plynových těsnění

1. Těsnící komponenty: Včetně rotujících kroužků, stacionárních kroužků, pružin, O-kroužků.

2. Systémy zásobování plynem

3. Řídicí systémy: včetně zařízení jako jsou tlaková čidla, průtokoměry.

Výhody suchých plynových těsnění

1. Bezkontaktní provoz, žádné tření nebo opotřebení, dlouhá životnost těsnění a nízké náklady na údržbu.

2. Nízký únik, vynikající těsnící účinek plynového filmu, s mnohem nižším únikem než tradiční těsnění.

3. Žádná kontaminace procesních médií olejem a zjednodušení složitosti systému.

4. Přizpůsobitelné vysoké rychlosti a vysokému tlaku, neomezené hodnotou PV.

Hlavní typy a aplikační scénáře

1. Jednoplošné suché plynové mořel

Je vhodný pro provozní podmínky středního a nízkého tlaku, které umožňují únik malého množství procesního plynu do okolní atmosféry, jako jsou kompresory manipulující s plyny, které nejsou nebezpečné, včetně vzduchu, dusíku a oxidu uhličitého.

2. Oboustranné suché plynové těsnění

Díky konstrukci dvou jednoplošných těsnění uspořádaných tváří v tvář se dobře hodí pro provozní podmínky, kde není povolen únik procesního plynu do okolní atmosféry. Zavedením těsnících plynů mezi dvě těsnění je bariérové ​​těsnění vytvořeno pomocí tlaku plynu vyššího, než je tlak média, což umožňuje pronikání pouze malého množství těsnicího plynu.

3. Tandemové suché plynové těsnění

Skládá se ze dvou nebo více jednoplošných těsnění zapojených do série, které jsou vhodné pro aplikace umožňující mírný únik procesního plynu do atmosféry, jako jsou kompresory v chemickém průmyslu a průmyslu rafinace ropy. Hlavní těsnění přebírá většinu tlakového zatížení a záložní těsnění poskytuje bezpečnostní těsnění v případě selhání hlavního těsnění. V některých tandemových systémech suchého plynového těsnění jsou zabudována také labyrintová těsnění. Tato konfigurace je vhodná pro aplikace, kde není povolen únik procesního plynu do atmosféry a těsnicí plyn nesmí vstupovat do stroje.

Semicorex nabízí vysokou kvalituTěsnicí kroužky na suchý plyn. Pokud máte nějaké dotazy nebo potřebujete další podrobnosti, neváhejte nás kontaktovat.
