Keramická vakuová sklíčidla

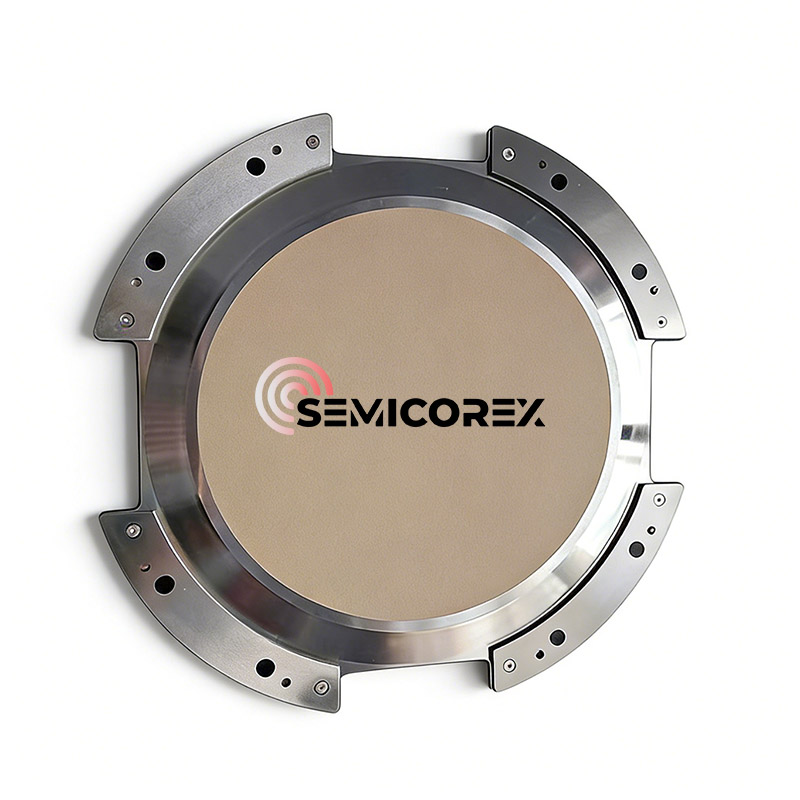

Keramické vakuové sklíčidlojsou nástroje používané pro upínání a přenášení polovodičových destiček při výrobě polovodičových destiček. Vyznačují se vysokou rovinností a rovnoběžností, hustou a rovnoměrnou strukturou, vysokou pevností, dobrou prodyšností, rovnoměrnou adsorpční silou a snadným ořezáváním. Jsou vhodné pro procesy, jako je ředění, řezání, broušení, čištění a zpracování při výrobě polovodičových destiček, efektivně řeší mnoho problémů, jako jsou otisky destiček, elektrostatický rozpad čipu a kontaminace částicemi. V praktických aplikacích dosahují extrémně vysoké kvality zpracování polovodičových waferů.

Role keramického vakuového sklíčidla

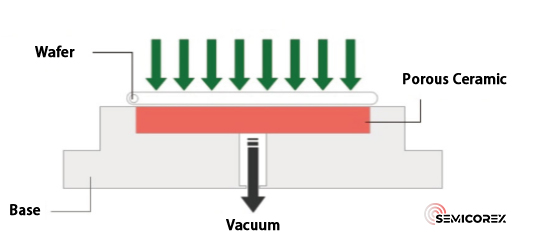

A keramické vakuové sklíčidloje ultra-přesný procesní přípravek založený na principu vakuové adsorpce. Je primárně vyroben z pokročilých keramických materiálů, jako je oxid hlinitý, nitrid hliníku nebo karbid křemíku. Přes precizně opracované vakuové kanály nebo porézní struktury na svém adsorpčním povrchu se připojuje k externímu vakuovému systému a vytváří rovnoměrné podtlakové pole.

Ve špičkové výrobě, jako jsou polovodiče a zobrazovací panely, spočívá hlavní hodnota keramických vakuových sklíčidel v jejich schopnosti eliminovat tradiční mechanické způsoby upínání. Pomocí pouze rovnoměrně rozložené adsorpční síly mohou pevně držet ultratenké a ultrakřehké destičky nebo skleněné substráty bez kontaktu nebo kontaminace částicemi během celého procesu. Současně díky své rovinnosti povrchu v nanoměřítku, extrémně vysoké tuhosti a vynikající termochemické stabilitě může poskytnout téměř dokonalý polohovací referenční povrch pro obrobek v náročných procesních prostředích, čímž zajišťuje přesnost a výtěžnost kritických procesů, jako je fotolitografie, kontrola a broušení.

Proč keramické

Ve scénářích špičkové výroby nejsou sklíčidla pouhými „adsorpčními nástroji“, ale spíše klíčovými přípravky, které přímo určují stabilitu procesu a výtěžnost produktu. Mezi četnými materiály jsou široce vybírány keramické materiály, které přesně odrážejí, jak pokročilé keramické materiály systematicky řeší problémy průmyslu. Z technického hlediska to lze shrnout jako „čtyři vysoké“ požadavky:

(1) Vysoká rovinnost a vysoká tuhost

V procesech výroby polovodičů a displejů jsou křemíkové destičky a skleněné substráty, se kterými se manipuluje a které se zpracovávají, často extrémně tenké, s tloušťkou jen desítek mikrometrů. V takových měřítcích může jakékoli nepatrné ohýbání, vibrace nebo nerovnoměrné místní napětí vést k rozbití plátku, deformaci nebo dokonce přímo ovlivnit přesnost vyrovnání kritických procesů, jako je fotolitografie.

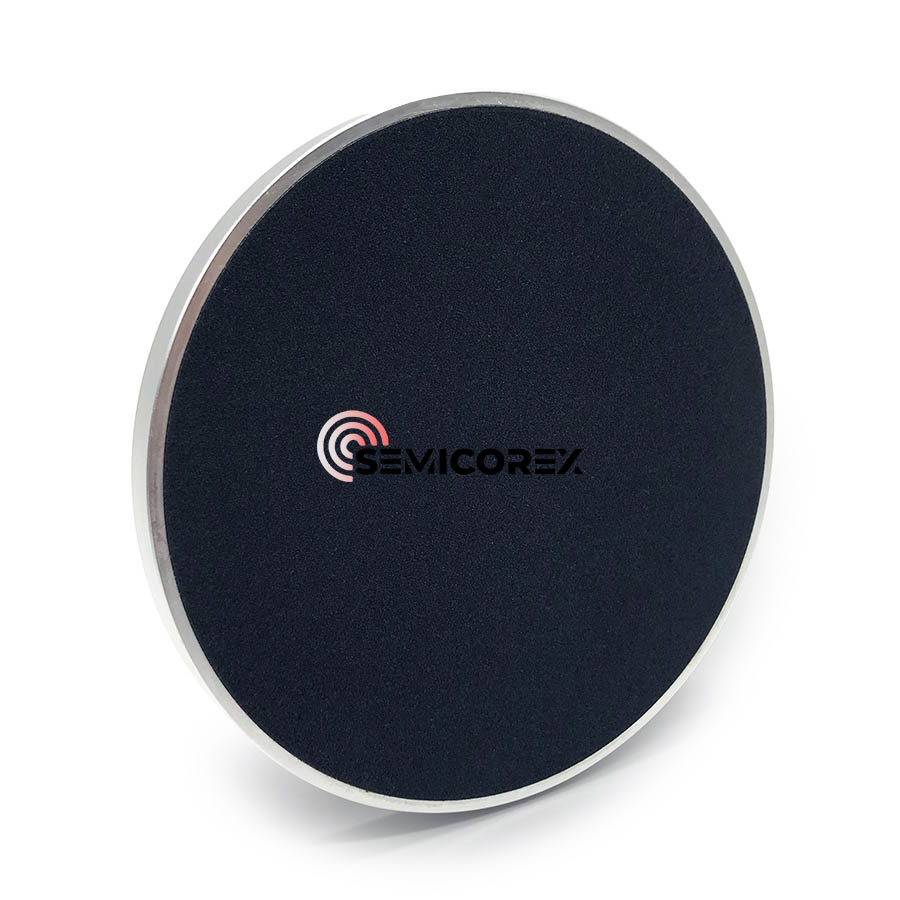

Pokročilé keramické materiály (jako je oxid hlinitý a karbid křemíku) mohou dosáhnout rovinnosti na úrovni submikrometrů nebo dokonce nanometrů prostřednictvím přesného slinování a vysoce přesných procesů broušení a leštění. Současně jejich vysoký modul pružnosti dodává sklíčidlu extrémně vysokou strukturální tuhost, která zajišťuje téměř žádnou deformaci při vakuové adsorpci, čímž poskytuje absolutně stabilní referenční rovinu pro proces.

(2) Vysoká čistota a chemická inertnost

Dílny na výrobu polovodičů mají extrémně přísné požadavky na čistotu. Procesní přípravky musí být nejen zbaveny kontaminace částicemi, ale také zabraňovat uvolňování kovových iontů a odolávat opakovanému vystavení různým čisticím chemikáliím.

Keramika jako anorganické nekovové materiály má hustý a hladký povrch, díky čemuž je méně náchylná k tvorbě částic. Kromě toho jsou nemagnetické, neobsahují žádné migrující kovové prvky a vykazují extrémně vysokou chemickou stabilitu. Udržují stabilní výkon v prostředí silných kyselin, silných alkálií a organických rozpouštědel, díky čemuž jsou ideální pro dlouhodobé aplikace v procesech s vysokou úrovní čistých prostor.

(3) Vysoká životnost a dlouhodobá stabilita

Na automatizovaných výrobních linkách pracujících 24 hodin denně, 7 dní v týdnu, musí keramická sklíčidla odolat tisícům cyklů adsorpce a uvolnění a čelit dlouhodobým teplotním výkyvům a dokonce i vysokoteplotním procesním prostředím. To klade extrémně vysoké požadavky na odolnost materiálu proti opotřebení, odolnost proti únavě a tepelnou stabilitu.

Ve srovnání s kovy nebo polymery má keramika vyšší tvrdost a odolnost proti opotřebení a její chování při tepelné roztažnosti je stabilní, takže je méně náchylná k tečení nebo degradaci výkonu. Jeho životnost je obvykle výrazně delší než u tradičních materiálových sklíčidel, s nižší frekvencí údržby a výměny, díky čemuž je ekonomičtější z hlediska celkových nákladů životního cyklu.

(4) Vysoce integrovaný funkční design

V pokročilejších polovodičových procesech již není funkce keramických upínačů omezena na vakuovou adsorpci. Například ve vakuových komorách používaných pro suché leptání a nanášení tenkých filmů (CVD/PVD) mohou tradiční vakuové adsorpční otvory narušit atmosféru a rozložení tlaku v komoře.

Klíčovým řešením se v tomto okamžiku stává „elektrostatické sklíčidlo (ESC)“. ESC využívají elektrostatickou sílu generovanou keramickou dielektrickou vrstvou pod aplikovaným elektrickým polem k adsorbci plátků. To nejen zamezuje interferenci vakuových otvorů s procesním prostředím, ale také integruje ohřívače a chladicí kanály uvnitř sklíčidla, což umožňuje přesnou regulaci teploty plátku (od nízkých teplot po více než 500 °C), což je zásadní základ pro úspěšnou implementaci pokročilých procesů.

Scénář aplikace

Keramická sklíčidla jsou široce používána ve špičkových výrobních oborech, jako jsou polovodiče, zobrazovací panely, fotovoltaika a přesná optika.

V polovodičových procesech slouží jako klíčové platformy pro fotolitografii, leptání, leštění a kontrolu. V průmyslu zobrazovacích panelů poskytují stabilní podporu a transport pro velké, ultratenké skleněné substráty. Při výrobě fotovoltaických článků zajišťují bezpečnou manipulaci s tenkými, křehkými křemíkovými plátky při řezání a testování.

Jejich základní hodnota spočívá v poskytování přesného fixačního řešení pro ultratenké, ultraploché a ultrakřehké obrobky bez mechanického namáhání nebo znečištění částicemi, což tvoří základní kámen zajištění vysoké výtěžnosti a efektivity v moderní přesné výrobě.
