Systém tepelného pole na bázi uhlíku

1. Role tepelných polí na bázi uhlíku se vyvinula z izolačních součástí na regulátory procesních oken

Hodnota tepelného pole na bázi uhlíku daleko přesahuje tradiční tepelnou izolaci. V moderních systémech růstu krystalů funguje jako komplexní platforma řízení procesů, která přímo ovlivňuje kvalitu krystalů, produktivitu a provozní náklady. Jeho základní funkce lze shrnout do čtyř úrovní:

Veřejně dostupné specifikace zařízení naznačují, že technologie růstu fotovoltaických krystalů Czochralski (CZ) vstoupila do nové fáze charakterizované většími pecemi, většími tepelnými poli, zvýšenou kapacitou vsázky, inteligentním vytahováním krystalů a pokročilým řízením s nízkým obsahem kyslíku.

Podle zveřejněných specifikací mají některé pokročilé systémy pro růst krystalů velikost hlavní komory Φ1700 × 2100 mm a podporují tepelná pole až do průměru 42 palců. Kompatibilní velikosti kelímků zahrnují 33, 37, 40 a 42 palců, což odpovídá kapacitě nabíjení přibližně 700 kg, 1000 kg, 1200 kg a 1300 kg.

Kromě toho tyto systémy vykazují významná zlepšení provozní účinnosti, včetně:

· Spotřeba energie s konstantním růstem průměru až 42 kW

· Spotřeba chladicí vody jen 20 m³/h

· Denní produkce krystalů přesahující 200 kg

· Kompatibilita s technologií Continuous Czochralski (CCz) a konfiguracemi růstu krystalů za pomoci magnetického pole

Tento vývoj naznačuje, že návrh tepelného pole se stal kritickým faktorem při určování kvality krystalů, účinnosti výroby a celkových výrobních nákladů.

2. Rozměry pece

2.1 Fotovoltaické jednokrystalové růstové pece CZ

Úprava měřítka CZ krystalových růstových pecí zahrnuje mnohem více než pouhé zvětšování rozměrů pece. Úspěšná konstrukce pece ve velkém měřítku vyžaduje koordinovanou optimalizaci následujících parametrů:

· Průměr hlavní komory

· Výška pomocné komory

· Rozměry hrdla

· Velikost kelímku

· Vůle tepelného štítu

· Rozhraní krmení

· Vakuové a výfukové cesty

Typická inženýrská logika stojící za návrhem pece ve velkém měřítku je shrnuta níže:

Kapacita počátečního nabití

To se týká množství suroviny naložené do kelímku najednou a je přímo určeno velikostí kelímku. Veřejně dostupné specifikace zařízení obvykle udávají kapacity v rozmezí od 700 kg do 1300 kg.

Celková kapacita nabíjení na kampaň pece

To zahrnuje vícenásobné nabíjecí cykly nebo nepřetržité plnění během celé výrobní série. V důsledku toho může být celkový materiál zpracovaný během kampaně pece výrazně vyšší než počáteční vsázka.

Například odvětvová srovnání zveřejněná ve veřejných prospektech ukazují, že:

· 32palcové tepelné pole dokáže zpracovat až 3000 kg materiálu na kampaň pece.

· 36palcové tepelné pole dokáže zpracovat až 3500 kg materiálu na kampaň pece.

Tyto hodnoty představují celkovou produkci během celého provozního cyklu spíše než jednorázovou kapacitu kelímku.

2.2 Pece pro růst krystalů SiC PVT

Měření měřítka karbidu křemíku (SiC) PVT pecí pro růst krystalů je podstatně náročnější než zvětšování konvenčních systémů křemíku CZ.

Na rozdíl od Czochralského procesu krystaly SiC nerostou z roztavené fáze. Namísto toho se Physical Vapor Transport (PVT) spoléhá na sublimaci práškového zdroje SiC při extrémně vysokých teplotách. Generované druhy páry jsou transportovány podél axiálního teplotního gradientu a následně krystalizují na relativně chladnějším zárodečném krystalu SiC.

Studie publikovaná Royal Society of Chemistry (RSC, 2026) o růstu krystalů SiC PVT 150 mm popisuje tepelný systém jako složený z pěti primárních složek:

· Tepelně izolační plsť

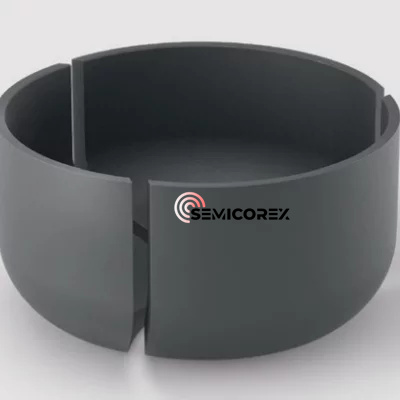

· Grafitový kelímek

· Zárodečný krystal SiC

· Zdrojový materiál SiC

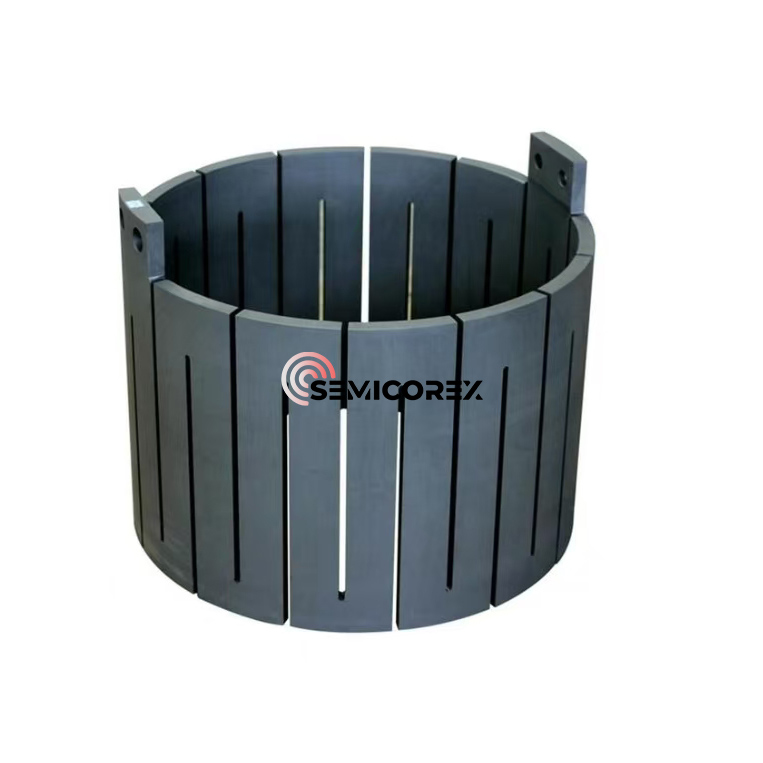

· Odporový ohřívač

Během růstu krystalu zdrojový prášek sublimuje za vysoké teploty, čímž vznikají částice v plynné fázi, které migrují směrem nahoru pod teplotním gradientem, než se uloží na očkovací krystal s nižší teplotou za vzniku jediného krystalu.

V důsledku toho není zvětšení velikosti SiC PVT pece pouze otázkou dosažení vyšších teplot. Mezi hlavní inženýrské výzvy patří:

A. Zachování dostatečného axiálního teplotního gradientunepřetržitě řídit proces sublimace-transport-krystalizace.

b. Minimalizace radiálních teplotních gradientůke snížení tepelného namáhání, zabránění praskání krystalů a potlačení transformace polytypu.

C. Zachování stability tepelného poleběhem procesu růstu, jak se zdrojový prášek postupně spotřebovává.

d. Udržování ovladatelného rozhraní růstu krystalůpři přechodu na výrobu 8palcových a budoucích 12palcových SiC waferů.

Ve srovnání s růstem křemíkových krystalů musí tepelné pole v systémech SiC PVT poskytovat výrazně vyšší teplotní stabilitu a přesnější tepelnou regulaci, takže návrh tepelného pole je jednou z nejkritičtějších technologií pro výrobu krystalů SiC o velkém průměru.

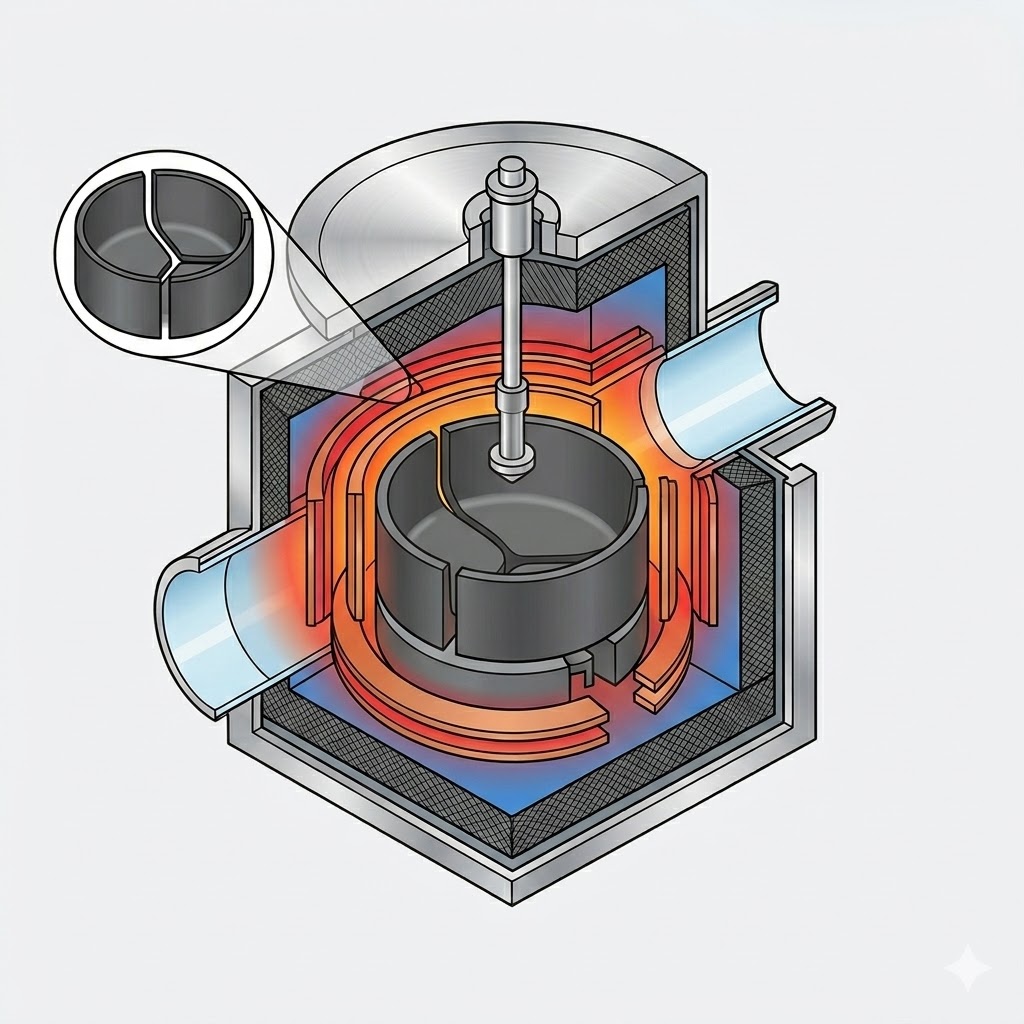

3. Kritická vazba mezi návrhem zařízení a výkonem tepelného pole

Interakce mezi konfigurací pece, designem tepelného pole, kvalitou krystalů a výrobními náklady lze shrnout následovně:

Neustálý vývoj zařízení pro růst krystalů ukazuje, že tepelné pole již není pouze pasivní strukturní sestavou. Místo toho se stal integrovaným systémem řízení procesu, který současně řídí přenos tepla, dynamiku tekutin, transport hmoty, distribuci nečistot a kvalitu krystalů.

Vzhledem k tomu, že se průměry destiček stále zvětšují a polovodičové materiály se stávají vyspělejšími, budou budoucí systémy tepelného pole stále více spoléhat na digitální simulaci, multifyzikální optimalizaci, inteligentní řízení teploty a přizpůsobený design uhlíkovo-grafitových komponentů, aby bylo dosaženo vyšší produktivity, nižší hustoty defektů a zlepšené efektivity výroby.

Semicorex dodává komplexní portfolio vysoce výkonnýchgrafitakřemenkomponenty pro pokročilé systémy tepelného pole používané v aplikacích růstu křemíku a krystalů SiC. Naše produkty jsou navrženy tak, aby poskytovaly vynikající tepelnou stabilitu, prodlouženou životnost a výjimečnou konzistenci procesu. Pokud potřebujete přizpůsobená řešení nebo další technické informace, kontaktujte náš technický tým.
