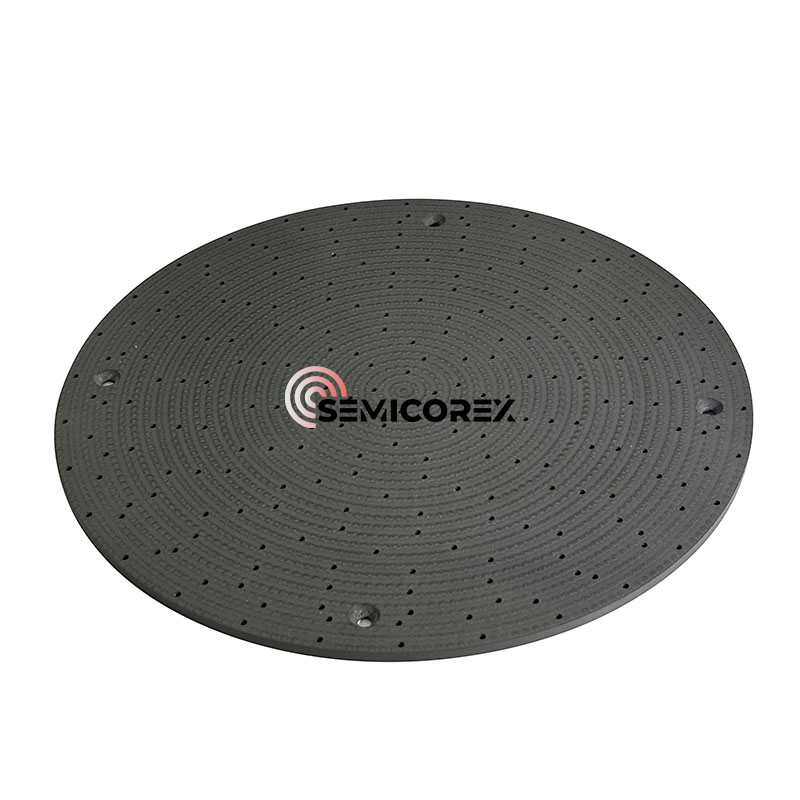

Destičky distribuce plynu

Distribuční destičky Semicorex hrají rozhodující roli v pokročilých systémech leptání plazmy, zejména ve výrobě polovodičů, kde je prvořadá přesnost, uniformita a kontrola kontaminace. Naše distribuční deska plynu, navržená z chemického depozičního karbidu chemické páry (CVD sic), je navržen tak, aby splňoval přísné požadavky moderních procesů suchého leptání.

Během leptacího procesu musí být do komory zavedeny reaktivní plyny kontrolovaným a jednotným způsobem, aby se zajistilo konzistentní rozdělení plazmy přes povrch oplatky. Distribuční desky plynu jsou strategicky umístěny nad oplatkou a slouží dvojí funkci: nejprve předběhne procesní plyny a poté je řídí řadou jemně vyladěných kanálů a otvorů směrem k elektrodovému systému. Toto přesné dodávání plynu je nezbytné pro dosažení jednotných plazmatických charakteristik a konzistentních rychlostí leptání v celé destičce.

Uniformita leptání lze dále zlepšit optimalizací injekční metody reaktivního plynu:

• Hliníková leptací komora: Reaktivní plyn se obvykle dodává sprchovou hlavicí umístěnou nad oplatkou.

• Křenická leptací komora: Zpočátku byl plyn injikován z periferie destičky a poté se postupně vyvinul, aby byl injikován z nad středem oplatky, aby se zlepšila uniformita leptání.

Destičky pro distribuci plynu, známé také jako sprchovky, jsou zařízením pro distribuci plynu široce používaného v výrobních procesech polovodičů. Používá se hlavně k rovnoměrnému rozložení plynu do reakční komory, aby se zajistilo, že polovodičové materiály mohou být během reakčního procesu rovnoměrně kontaktovány s plynem, což zlepšuje účinnost výroby a kvalitu produktu. Produkt má vlastnosti vysoké přesnosti, vysoké čistoty a více kompozitního povrchového úpravy (jako je pískovba/eloxování/eloxová/kartáčová nikl pokovování/elektrolytické leštění atd.). Distribuční desky plynu jsou umístěny v reakční komoře a poskytují rovnoměrně uloženou vrstvu plynového filmu pro reakční prostředí oplatky. Je to základní součást výroby oplatky.

Během procesu reakce oplatky je povrch distribučních desek plynu hustě pokryt mikropóry (clona 0,2-6 mm). Prostřednictvím přesně navržené struktury pórů a plynové dráhy musí speciální procesní plyn projít tisíci malých děr na jednotné plynové desce a poté být rovnoměrně uložen na povrchu oplatky. Filmové vrstvy v různých oblastech oplatky musí zajistit vysokou uniformitu a konzistenci. Proto mají kromě extrémně vysokých požadavků na odolnost proti čistotě a korozi, destičky pro distribuci plynu mají přísné požadavky na konzistenci clony malých otvorů na jednotné plynové desce a otřepy na vnitřní stěně malých otvorů. Pokud jsou tolerance velikosti clony a standardní odchylka velikosti clony příliš velká nebo jsou na jakékoli vnitřní stěně otřepy, bude tloušťka uložené filmové vrstvy nekonzistentní, což přímo ovlivní výnos procesu zařízení. V procesech podporovaných v plazmě (jako je PECVD a suché leptání) generuje sprchová hlava jako součást elektrody jednotné elektrické pole pomocí RF napájení, aby se podpořila jednotné rozdělení plazmy, čímž se zlepšila uniformita leptání nebo depozice.

NášCVD sicDestičky pro distribuci plynu jsou vhodné pro širokou škálu plazmových leptacích platforem používaných při výrobě polovodičů, zpracování MEMS a pokročilém obalu. Vlastní návrhy mohou být vyvinuty tak, aby splňovaly specifické požadavky na nástroje, včetně rozměrů, vzorů otvorů a povrchových povrchů.

Polopisy pro distribuci plynu Semicorex vyrobené z CVD SIC jsou důležitou součástí moderních systémů leptání plazmy, které nabízejí výjimečný výkon dodávání plynu, vynikající trvanlivost materiálu a minimální riziko kontaminace. Jeho použití přímo přispívá k vyššímu výnosu procesu, nižší defektnosti a delšího provozu nástroje, což z něj činí důvěryhodnou volbu pro špičkové polovodičové výroby.
