Grafitová vzduchová ložiska

Grafitová vzduchová ložiska Semicorex jsou vysoce přesná aerostatická součást navržená tak, aby zajišťovala lineární a rotační pohyb bez tření pro velmi přesné stroje. Vyrobeno ze speciálního izostatického materiáluporézní grafitToto ložisko využívá přirozenou propustnost uhlíkové mikrostruktury k vytvoření jednotného, ​​tuhého a stabilního vzduchového polštáře. Na rozdíl od konvenčních ložisek, která se spoléhají na vrtané otvory, Graphite Air Bearings využívá miliony submikronových pórů po celém svém povrchu, které působí jako omezovač, zajišťující dokonale distribuovaný profil tlaku bez gradientů nebo tlakových špiček.

Technické specifikace

Na základě vzorové zkušební zprávy vykazuje grafit Semicorex následující certifikované vlastnosti:

Klíčové vlastnosti a výhody

Rovnoměrné rozložení tlaku: Struktura pórů 0,5 µm vytváří vzduchovou clonu, čímž eliminuje zvlnění tlaku spojené s ložisky clony a poskytuje vynikající tuhost náklonu.

Pohyb bez tření: Nulové statické a dynamické tření (bez tření) umožňuje nekonečné rozlišení polohování a nulové opotřebení, což prodlužuje životnost systému na neurčito.

Crash Protection (Soft Landing): Grafitový povrch Shore 53 HS se nezadírá. V případě ztráty vzduchu se ložisko jemně usadí na vedení, působí jako suché mazivo a zabraňuje katastrofálnímu poškození přesného vedení.

Vysoké tlumení:porézní grafitmatrice přirozeně absorbuje vibrace a poskytuje tlumící efekt „stlačení filmu“, který zkracuje dobu usazování a dynamickou stabilitu ve skenovacích aplikacích.

Kompatibilita s čistými prostory: Grafitová vzduchová ložiska Semicorex pracují bez oleje nebo maziva, takže jsou ideální pro prostředí čistých prostor ISO třídy 1, která jsou běžná při výrobě polovodičů.

Vizuální charakteristiky

Vizuální kontrola součástí grafitových vzduchových ložisek (s odkazem na poskytnuté snímky) odhalí:

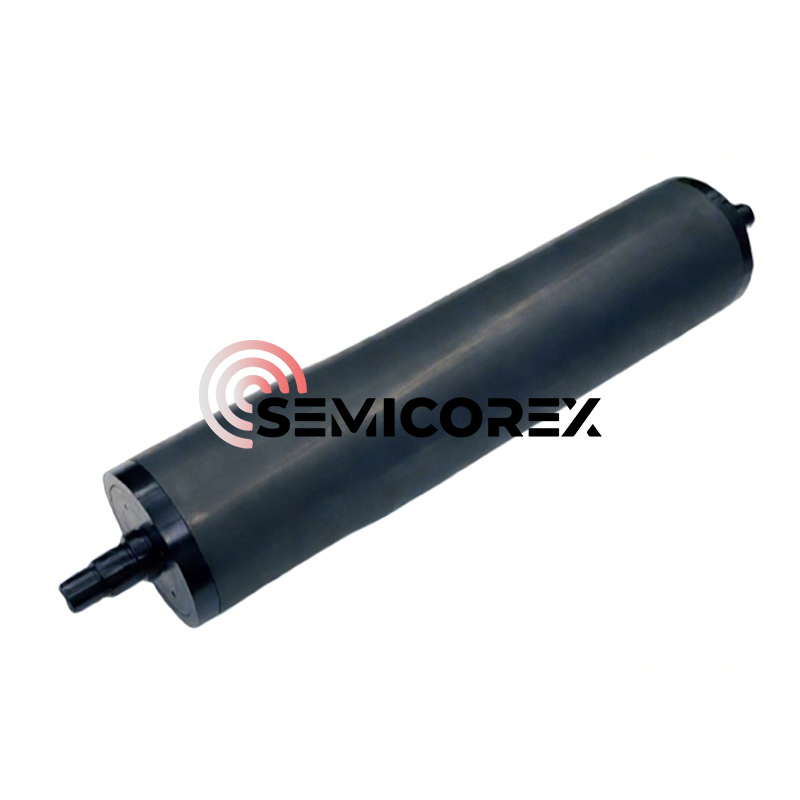

Povrchová úprava: Matná, uhlově šedá povrchová úprava charakteristická pro přesně broušený grafit.

Geometrie: K dispozici v konfiguracích s lineárními tyčemi s obrobenými drážkami pro montáž nebo vakuové čištění. Porézní povrch se zdá být pouhým okem jednotný a skrývá mikroskopickou síť pórů.

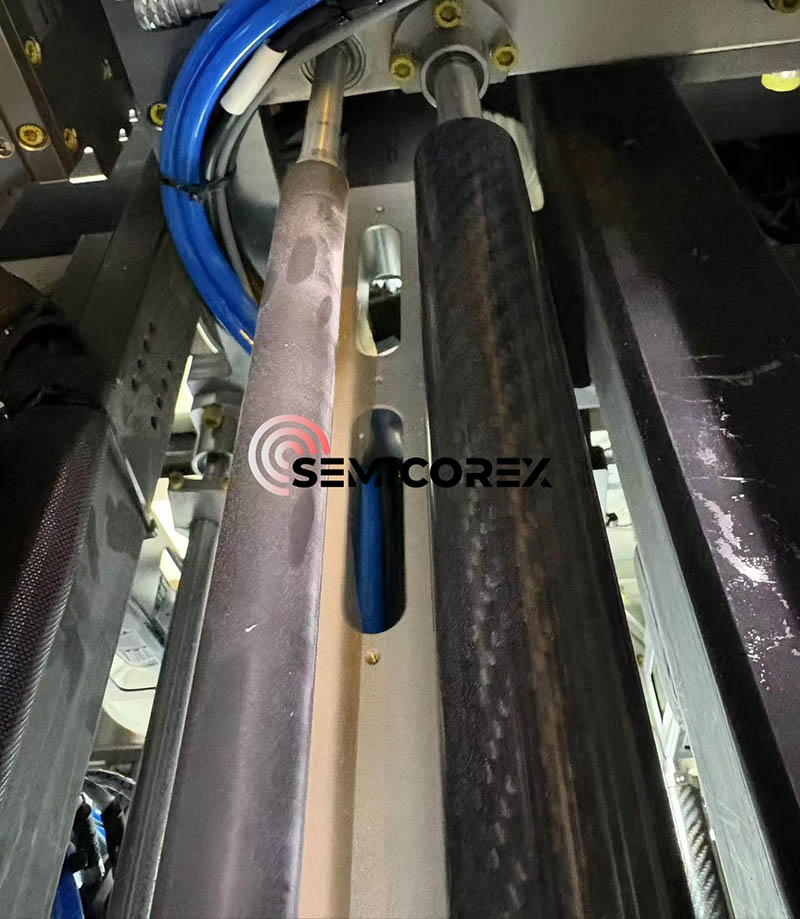

Montáž: Navrženo pro integraci s přesně obrobenými drážkami nebo montážními systémy s kuličkovými čepy, aby byla zajištěna rovnoběžnost s vodicí dráhou.

Historický kontext a technologický vývoj

Hranice kontaktních ložisek

Po celá desetiletí byl standard pro lineární pohyb určován recirkulačními kuličkovými ložisky a válečkovými šoupátky. I když jsou tyto systémy robustní, trpí vrozenými omezeními definovanými Hertzovým kontaktním napětím. Fyzický kontakt mezi valivými prvky a oběžným kolem vytváří tření, teplo a částice opotřebení. V ultra-přesných aplikacích vytváří „šum“ generovaný recirkulací kuliček vlnění rychlosti, které je pro metrologii na úrovni nanometrů nepřijatelné. Kromě toho potřeba mazání zavádí nečistoty a požadavky na údržbu, které nejsou kompatibilní s moderními standardy čistých prostor.

Aerostatická revoluce

Přechod na vzduchová ložiska znamenal zásadní posun v konstrukci strojů. Oddělením povrchů vzduchovým filmem technici eliminovali mechanický kontakt. Dřívější vzduchová ložiska využívala kompenzaci clony. V tomto provedení je stlačený vzduch přiváděn několika přesně vyvrtanými otvory (otvory) a distribuován prostřednictvím drážek.

Omezení konstrukce otvoru:

Tlakové gradienty: Tlak výrazně klesá, jak se vzduch vzdaluje od otvoru/drážky, což snižuje účinnost nosnosti.

Pneumatické kladivo: Objem vzduchu zachycený v drážkách může fungovat jako kondenzátor, což vede k samobuzeným vibracím nebo "klepání".

Ucpání: Jedna prachová částice může zablokovat otvor a způsobit okamžité selhání ložiska.

Katastrofické havárie: Ložiska clony jsou obvykle vyrobena z tvrdokovu (hliník, nerezová ocel). Pokud selže přívod vzduchu, kontakt kov na kov nebo kov na žulu způsobí vážné poškrábání a zadření.

Nástup technologie porézních médií

Vzduchová ložiska s porézními médii, jako jsou ta využívající porézní grafit, vyřešila tyto problémy použitím samotného materiálu ložiska jako omezovače.

Historie: Technologie porézního uhlíku, vyvinutá v polovině 20. století, ale zdokonalená pro komerční použití v 80. a 90. letech 20. století, využívala proces slinování k vytvoření materiálu s miliony mikroskopických klikatých drah.

Průlom: Klíčem bylo řízení výrobního procesu, aby byla zajištěna izotropní propustnost. Specifikace Graphite Air Bearings o průměrném průměru pórů 0,5 µm představuje vyspělou iteraci této technologie, která optimalizuje omezení průtoku pro maximalizaci tuhosti a zároveň minimalizuje spotřebu vzduchu. Tato evoluce přeměnila vzduchová ložiska z jemných laboratorních přístrojů na robustní průmyslové komponenty schopné provozu v náročných obráběcích prostředích.

Nauka o materiálu: Hluboký ponor do porézního grafitu pro vzduchové ložisko

Výroba izostatického grafitu

Grafitová vzduchová ložiska jsou identifikována jako izostatický grafit. Tento výrobní proces se liší od extrudovaného nebo lisovaného grafitu.

Surovina: Vysoce čistý ropný koks je mikronizovaný na částice (souvisí s jemnou strukturou patrnou ve specifikaci pórů 0,5 µm).

Izostatické lisování za studena (CIP): Prášek je umístěn do formy a vystaven ultra vysokému tlaku ze všech směrů (tlak tekutiny). To zajišťuje, že hustota (1,74 g/cm³) je jednotná v celém bloku. Tato izotropie je klíčová, protože zajišťuje, že vzduch protéká ložiskem stejnou rychlostí ve všech směrech, což zabraňuje „naklánění“ nebo nerovnoměrnému zdvihu.

Grafitizace: Sochor se zahřeje na ~3000°C. Tím se zarovná krystalická struktura a přemění uhlík na grafit. Tento proces uděluje specifický odpor 13,02 µΩ·m, což je klíčový indikátor stupně grafitizace a tepelné stability.

Mikrostrukturální analýza

Velikost pórů (0,5 µm): Toto je rozměr "Zlatovláska".

Pokud jsou póry příliš velké (> 1,0 µm): Spotřeba vzduchu je nadměrná a ložisko ztrácí tuhost (příliš netěsné).

Pokud jsou póry příliš malé (< 0,1 µm): Ložisko vyžaduje nepraktické vstupní tlaky k vytvoření zdvihu a doba odezvy se zpomaluje.

0,5 µm: Představuje optimalizaci pro standardní průmyslové systémy stlačeného vzduchu (80 PSI), vyvažující účinnost s vysokou nosností.

Hustota (1,74 g/cm³): Typická hustota grafitu se pohybuje od 1,70 do 1,85 g/cm³. Hodnota 1,74 znamená poréznost zhruba 15-20 %. Tento objem „prázdného prostoru“ funguje jako vnitřní rezervoár, který zajišťuje stálý přívod vzduchu do obličeje.

Mechanická robustnost

Pevnost v tlaku (127,0 MPa): Tato hodnota je významná. To znamená, že ložisko může unést obrovské zatížení bez konstrukčního selhání. Pro kontext je typický beton ~30 MPa. porézní grafit pro vzduchové ložisko je čtyřikrát pevnější než beton v tlaku. To umožňuje upnutí nebo předpětí ložiska vysokými magnetickými silami bez praskání.

Pevnost v ohybu (80,7 MPa): Tato hodnota je pro grafit vysoká. Zajišťuje, že se podložky ložisek nezkroutí nebo nezaklapnou pod ohybovými momenty působícími při zrychlení nebo montážním nesouososti.

Tribologie a "měkké přistání"

Tvrdost Shore 53 HS (skleroskop) jej řadí do kategorie „středně tvrdé“ pro grafity (měkčí než některé extrémně husté třídy, které mohou být 70-80 HS).

Tribologická výhoda: Při havárii musí být materiál ložiska obětavý. Žula (vodicí dráha) je mnohem těžší. Grafit Shore 53 se při nárazu obrousí na jemný prášek, promaže sklíčko a zabrání přenosu energie do poškrábání žuly. Tato samomazná vlastnost je nejlepší pojistkou pro drahé stroje.
