Co jsou prsteny v leptu

Při výrobě čipů jsou fotolitografie a leptání dva úzce propojené kroky. Fotolitografie předchází leptání, kde je obvodový vzor vyvolán na destičce pomocí fotorezistu. Leptání pak odstraní vrstvy filmu nepokryté fotorezistem, čímž se dokončí přenos vzoru z masky na plátek a připraví se pro následné kroky, jako je implantace iontů.

Leptání zahrnuje selektivní odstranění nepotřebného materiálu pomocí chemických nebo fyzikálních metod. Po nanesení povlaku, povlaku na rezistory, fotolitografii a vyvolání odstraní leptání nepotřebný tenký filmový materiál exponovaný na povrchu destičky a ponechá pouze požadované oblasti. Přebytečný fotorezist je poté odstraněn. Opakovaným opakováním těchto kroků vznikají složité integrované obvody. Protože leptání zahrnuje odstraňování materiálu, nazývá se „subtraktivní proces“.

Suché leptání, známé také jako plazmové leptání, je dominantní metodou v polovodičovém leptání. Plazmové leptače jsou široce klasifikovány do dvou kategorií na základě jejich plazmové generace a řídicích technologií: kapacitně vázané plazmové (CCP) leptání a indukčně vázané plazmové (ICP) leptání. Leptadla CCP se primárně používají k leptání dielektrických materiálů, zatímco leptadla ICP se primárně používají k leptání křemíku a kovů a jsou také známá jako leptadla vodičů. Dielektrické leptače se zaměřují na dielektrické materiály, jako je oxid křemíku, nitrid křemíku a oxid hafničitý, zatímco leptače vodičů se zaměřují na materiály křemíku (jednokrystalický křemík, polykrystalický křemík a silicid atd.) a kovové materiály (hliník, wolfram atd.).

V procesu leptání budeme primárně používat dva typy kroužků: ohniskové kroužky a štítové kroužky.

Zaostřovací kroužek

Díky okrajovému efektu plazmatu je hustota vyšší ve středu a nižší na okrajích. Ohniskový prstenec díky svému prstencovému tvaru a materiálovým vlastnostem CVD SiC generuje specifické elektrické pole. Toto pole vede a omezuje nabité částice (ionty a elektrony) v plazmatu na povrch plátku, zejména na okraji. To účinně zvyšuje hustotu plazmatu na okraji a přibližuje ho k hustotě ve středu. To výrazně zlepšuje rovnoměrnost leptání na plátku, snižuje poškození hran a zvyšuje výtěžnost.

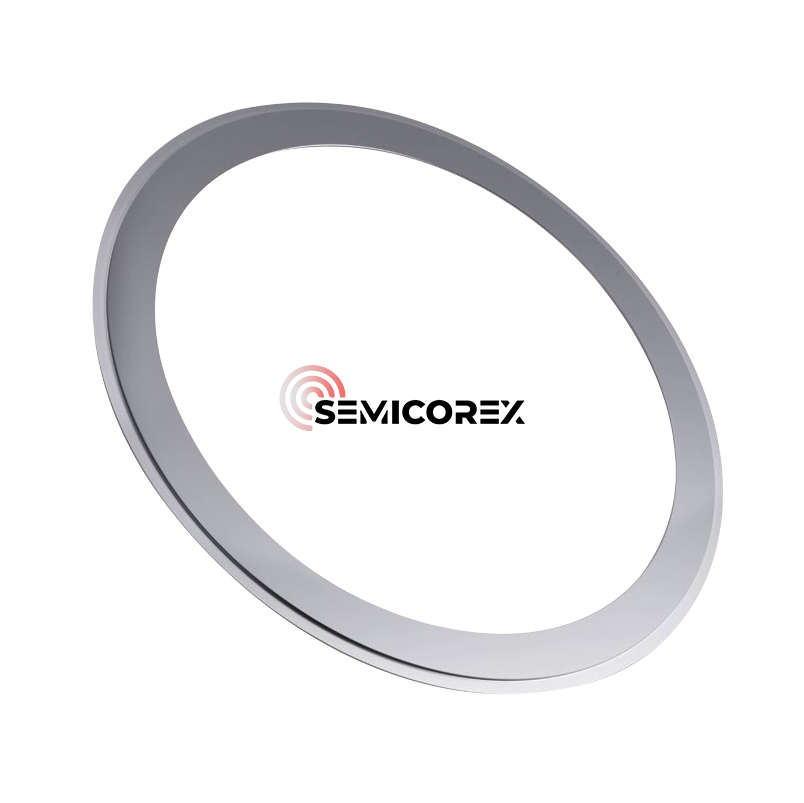

Štítový prsten

Obvykle se nachází mimo elektrodu a její primární funkcí je blokovat přetečení plazmy. V závislosti na struktuře může fungovat také jako součást elektrody. Mezi běžné materiály patří CVD SiC nebo monokrystalický křemík.

Semicorex nabízí vysokou kvalituCVD SiCaKřemíkLeptací kroužky dle potřeb zákazníků. Pokud máte nějaké dotazy nebo potřebujete další podrobnosti, neváhejte nás kontaktovat.
