Co je technologie spojování plátků?

Oplatkalepení je životně důležitá technologie ve výrobě polovodičů. Využívá fyzikálních nebo chemických metod ke spojení dvou hladkých a čistých plátků dohromady, aby se dosáhlo specifických funkcí nebo napomohlo procesu výroby polovodičů.   Je to technologie na podporu vývoje polovodičové technologie směrem k vysokému výkonu, miniaturizaci a integraci a je široce používána při výrobě mikroelektromechanických systémů (MEMS), nanoelektromechanických systémů (NEMS), mikroelektroniky a optoelektroniky.

Technologie spojování plátků se dělí na dočasné spojování a trvalé spojování.

Dočasné lepeníje proces používaný ke snížení rizik při zpracování ultratenkých plátků jejich připojením k povrchu nosiče před ztenčením, aby se zajistila mechanická podpora (ale ne elektrické spojení). Po dokončení mechanického podepření je nutný proces rozpojení pomocí tepelných, laserových a chemických metod.

Trvalé lepeníje proces používaný při 3D integraci, MEMS, TSV a dalších procesech balení zařízení k vytvoření nevratného mechanického strukturního spojení. Trvalé lepení je rozděleno do následujících dvou kategorií podle toho, zda existuje mezivrstva:

1. Přímé lepení bez mezivrstvy

1)Fúzní spojováníse používá při výrobě plátků SOI, spojování MEMS, Si-Si nebo SiO2-SiO2.

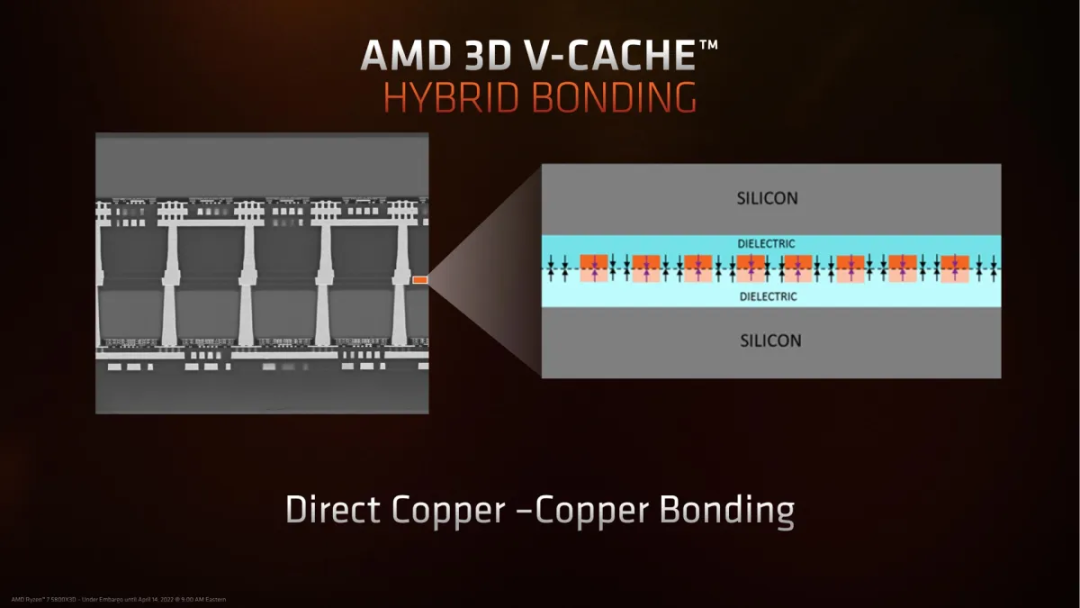

2)Hybridní spojováníje proces používaný při 3D integraci, MEMS, TSV a dalších procesech balení zařízení k vytvoření nevratného mechanického strukturního spojení. Trvalé lepení je rozděleno do následujících dvou kategorií podle toho, zda existuje mezivrstva:

3)Anodické spojováníse používá v zobrazovacích panelech a MEMS.

2. Přímé lepení s mezivrstvou

1)Lepení skleněnou pastouse používá v zobrazovacích panelech a MEMS.

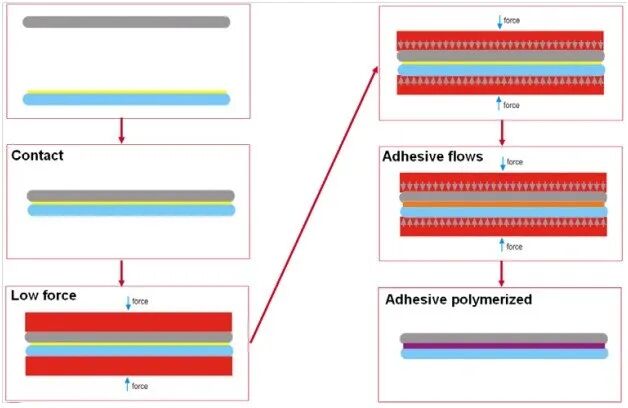

2)Lepeníse používá v obalech na úrovni oplatek (MLP).

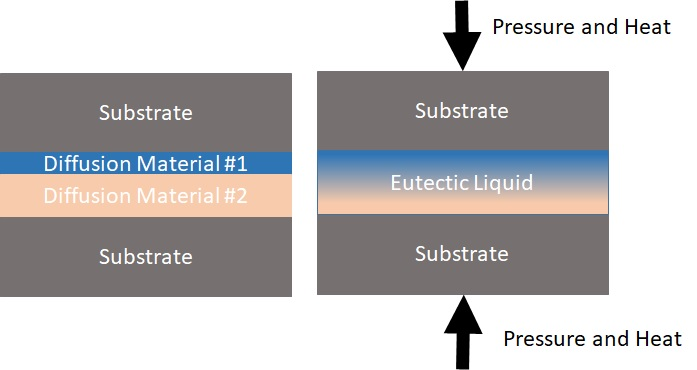

3)Eutektická vazbase používá v obalech MEMS a optoelektronických zařízeních.

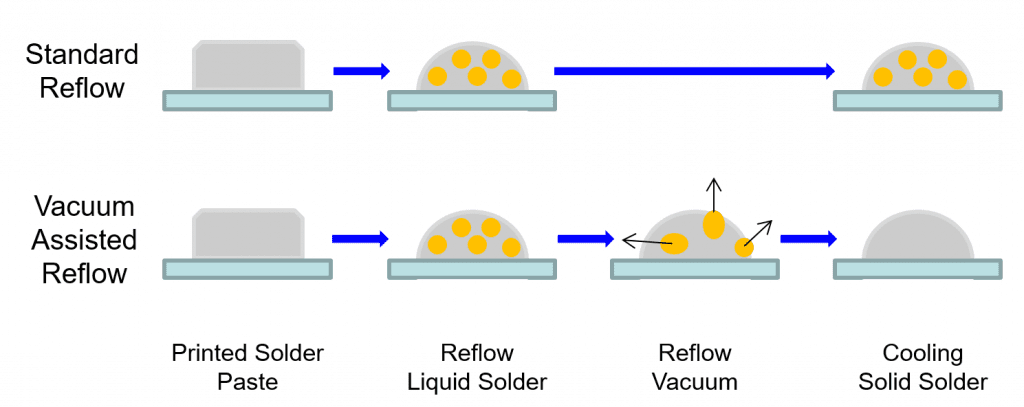

4)Lepení pájením přetavenímse používá ve WLP a mikro-bump bondingu.

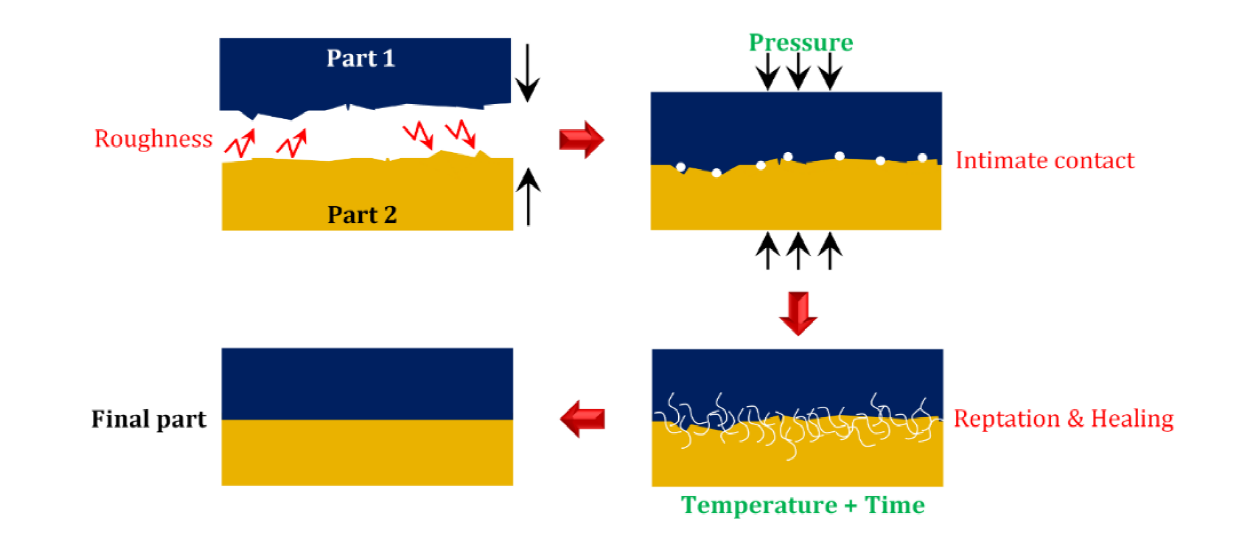

5)Kovové tepelné kompresní lepeníse používá při stohování HBM, COWOS, FO-WLP.
