Proč se při suchém leptání ohýbají bočnice

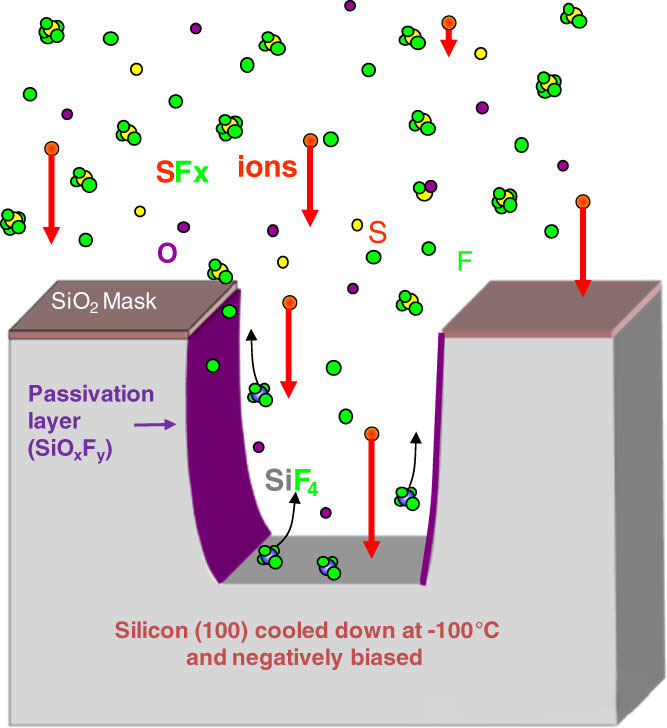

Suché leptání je typicky proces kombinující fyzikální a chemické působení, přičemž klíčovou technikou fyzikálního leptání je bombardování ionty. Během leptání může být úhel dopadu a rozložení energie iontů nerovnoměrné.

Pokud se úhel dopadu iontů mění na různých místech iontů na bočních stěnách, bude se lišit i efekt leptání. V oblastech s většími úhly dopadu iontů je účinek leptání iontů na boční stěny silnější, což vede k většímu leptání boční stěny v této oblasti a způsobuje ohýbání boční stěny. Navíc, nerovnoměrné rozložení energie iontů také vytváří podobný efekt; ionty s vyšší energií odstraňují materiál efektivněji, což má za následek nekonzistentní úrovně leptání na různých místech bočních stěn, což dále způsobuje ohýbání bočních stěn.

Fotorezist působí jako maska ​​při suchém leptání, chrání místa, která není třeba leptat. Fotorezist je však ovlivněn i plazmovým bombardováním a chemickými reakcemi při leptání a jeho vlastnosti se mohou měnit.

Nerovnoměrná tloušťka fotorezistu, nekonzistentní rychlost spotřeby během leptání nebo změny v adhezi mezi fotorezistem a substrátem na různých místech mohou vést k nerovnoměrné ochraně bočních stěn během leptání. Například oblasti s tenčí nebo slabší adhezí fotorezistu mohou umožnit snadnější leptání podkladového materiálu, což vede k ohýbání boční stěny v těchto místech.

Rozdíly v materiálových charakteristikách substrátu

Materiál substrátu, který je leptán, může vykazovat rozdíly v charakteristikách, jako jsou různé orientace krystalů a koncentrace dopování v různých oblastech. Tyto rozdíly ovlivňují rychlost leptání a selektivitu.

Vezmeme-li jako příklad krystalický křemík, uspořádání atomů křemíku se liší napříč krystalovými orientacemi, což má za následek změny v reaktivitě s leptacím plynem a rychlosti leptání. Během leptání vedou tyto rozdíly ve vlastnostech materiálu k nekonzistentním hloubkám leptání na různých místech na bočních stěnách, což nakonec způsobuje ohýbání boční stěny.

Faktory související s vybavením

Výkon a stav leptacího zařízení také významně ovlivňují výsledky leptání. Například nerovnoměrná distribuce plazmatu v reakční komoře a nerovnoměrné opotřebení elektrody mohou způsobit nerovnoměrné rozložení parametrů, jako je hustota iontů a energie na povrchu destičky během leptání.

Kromě toho může nerovnoměrná regulace teploty a malé kolísání rychlosti proudění plynu také ovlivnit rovnoměrnost leptání, což dále přispívá k ohýbání boční stěny.

Semicorex nabízí vysokou kvalituCVD SiC komponentypro leptání. Pokud máte nějaké dotazy nebo potřebujete další podrobnosti, neváhejte nás kontaktovat.
