Základní parametry v suchém leptání

Suché leptání je hlavní technologií ve výrobních procesech mikro-elektro-mechanických systémů. Výkon procesu suchého leptání má přímý vliv na konstrukční přesnost a provozní výkon polovodičových součástek. Pro přesné řízení procesu leptání je třeba věnovat velkou pozornost následujícím základním parametrům hodnocení.

1.Etch Rete

Rychlost leptání se vztahuje k tloušťce materiálu leptaného za jednotku času (jednotky: nm/min nebo μm/min). Jeho hodnota přímo ovlivňuje účinnost leptání a nízká rychlost leptání prodlouží výrobní cyklus. Je třeba poznamenat, že parametry zařízení, vlastnosti materiálu a oblast leptání ovlivňují rychlost leptání.

2. Selektivita

Selektivita substrátu a selektivita masky jsou dva typy selektivity suchého leptání. V ideálním případě by měl být zvolen leptací plyn s vysokou selektivitou masky a nízkou selektivitou substrátu, ale ve skutečnosti musí být výběr optimalizován s ohledem na vlastnosti materiálu.

3.Uniformita

Jednotnost uvnitř destičky je konzistence rychlosti na různých místech v rámci stejné destičky, což vede k rozměrovým odchylkám v polovodičových součástkách. Zatímco jednotnost wafer-to-wafer se týká konzistence rychlosti mezi různými wafery, což může způsobit kolísání přesnosti mezi dávkami.

4.Kritická dimenze

Kritický rozměr se týká geometrických parametrů mikrostruktur, jako je šířka čáry, šířka příkopu a průměr otvoru.

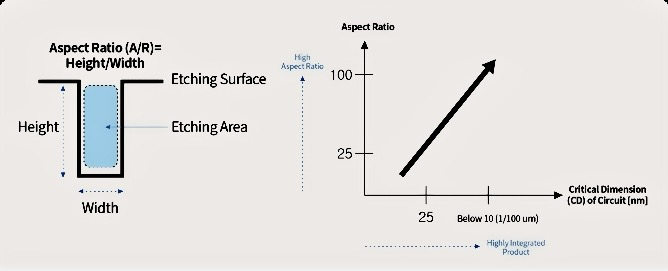

5.Poměr stran

Poměr stran, jak název napovídá, je poměr hloubky leptání k šířce otvoru. Struktury poměru stran jsou základním požadavkem pro 3D zařízení v MEMS a musí být optimalizovány prostřednictvím řízení poměru plynu a výkonu, aby se zabránilo degradaci spodní rychlosti.

6. Poškození leptat

Poškození leptáním, jako je přeleptání, podříznutí a boční leptání, může snížit rozměrovou přesnost (např. odchylka rozmístění elektrod, zúžení konzolových nosníků).

7. Načítání efekt

Efekt zatížení se týká jevu, kdy se rychlost leptání mění nelineárně s proměnnými, jako je plocha a šířka čáry vyleptaného vzoru. Jinými slovy, různé leptané oblasti nebo šířky čar povedou k rozdílům v rychlosti nebo morfologii.
