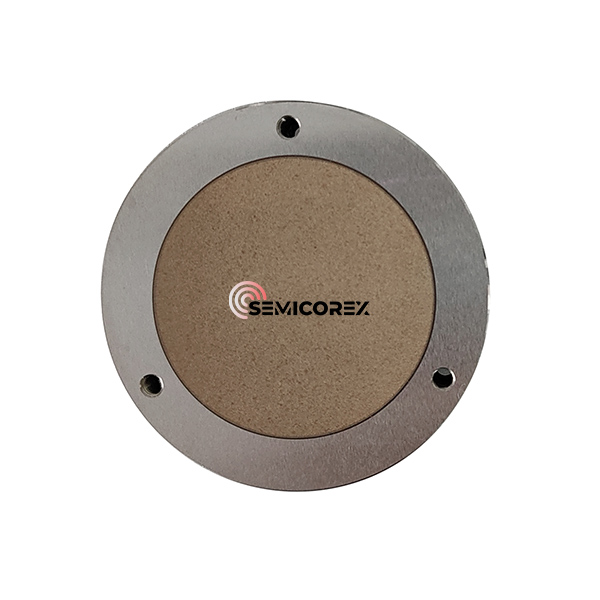

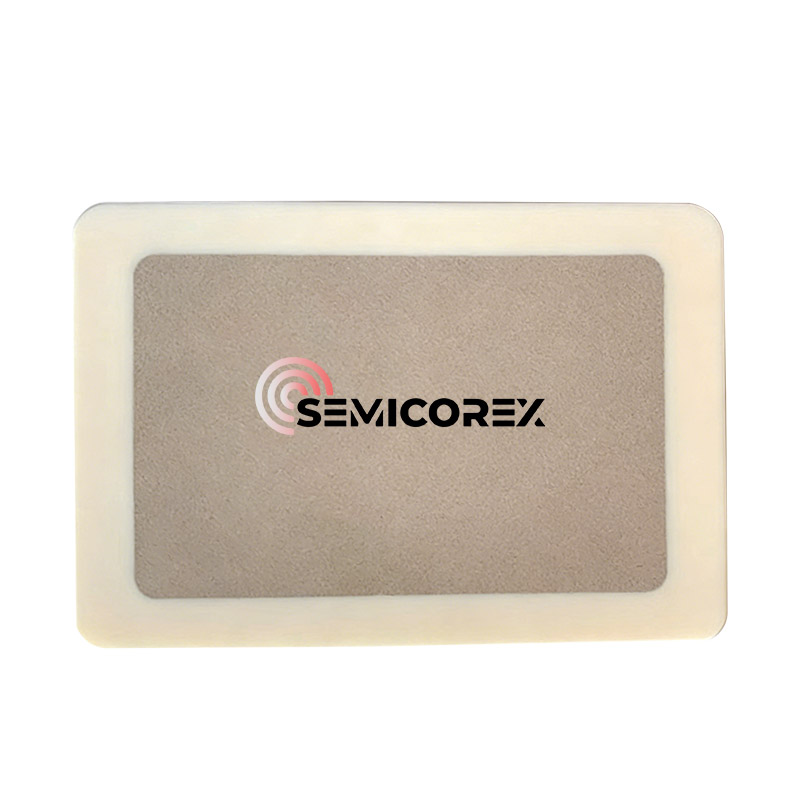

Vakuové sklíčidlo z porézního hliníku

Semicorex Porous Alumina Vacuum Chuck je nosná platforma pro fixaci produktů pomocí principu vakuového sání, jeho součástí přenosového vakua je typicky Alumina porézní keramická deska. Porézní keramická deska je zabudována do zapuštěného otvoru v základně, její obvod je přilepen a utěsněn k základně a základna je opracována hustými keramickými nebo kovovými materiály. Při minusovém tlaku v pracovním prostředí je sklíčidlo připojeno k vakuovému čerpadlu přes porézní strukturu uvnitř keramické desky, aby nasávalo vzduch, takže oblast pod plátkem tvoří oblast vakua, která je mnohem nižší než vnější atmosférický tlak. Působením silného tlakového rozdílu je plátek pevně připevněn k povrchu sklíčidla. Typicky, čím vyšší je stupeň vakua pod plátkem, tím těsnější je adheze mezi sklíčidlem a obrobkem a tím silnější je adsorpční síla.

V polovodičovém a mikroelektronickém průmyslu není přesnost pouze požadavkem – je to standard. Vakuové sklíčidlo z porézního oxidu hlinitého (také známé jako keramické vakuové sklíčidlo) je kritická součást navržená tak, aby poskytovala rovnoměrné, nekazící se sání pro jemné substráty během litografie, kontroly a procesu krájení kostek.

Co je vakuové sklíčidlo z porézního oxidu hlinitého?

Na rozdíl od tradičních kovových sklíčidel, která používají k vytvoření sání obrobené drážky, porézní keramické sklíčidlo využívá specializovanou mikroskopickou strukturu pórů. To umožňuje rovnoměrné rozložení podtlaku po celém povrchu obrobku, čímž se zabrání "prohlubování" nebo deformaci, které se často vyskytují u drážkovaných konstrukcí.

Klíčové technické specifikace

Abychom porozuměli výkonu těchto komponent, podíváme se na materiálové vlastnosti vysoce čistého Al2O3:

Proč zvolit porézní oxid hlinitý před tradičními materiály?

1. Vynikající rovinnost a jednotnost

Mikroskopická struktura pórů zajišťuje, že podtlaková síla působí na 100 % kontaktní plochy. Podle průmyslových údajů snižuje rovnoměrné sání namáhání destičky až o 40 % ve srovnání s tradičními drážkovanými sklíčidly z nerezové oceli.

2. Vysoká tepelná stabilita

Keramika z oxidu hlinitého má nízký koeficient tepelné roztažnosti (CTE). Při vysokoteplotním zpracování nebo laserové kontrole si sklíčidlo zachovává své rozměry a zajišťuje, že hloubka zaostření zůstane konstantní.

3. ESD a kontrola kontaminace

Vysoce čistý oxid hlinitý je chemicky inertní a přirozeně odolný vůči korozi. Kromě toho mohou být aplikovány specializované „černé hliníkové“ nebo antistatické povlaky, aby se zabránilo elektrostatickému výboji (ESD), který je v některých prostředích zodpovědný za téměř 25 % ztráty výnosu polovodičů.

Primární aplikace v high-tech výrobě

Zpracování polovodičových destiček

Primárním případem použití je fotolitografie a sondování destiček. Extrémní plochost (<2μm) zajišťuje, že wafer zůstane v úzké hloubce pole pokročilých optických systémů.

Výroba tenkovrstvých solárních článků

U pružných nebo extrémně tenkých substrátů mohou tradiční vakuové kanály způsobit fyzické poškození. "Prodyšný" povrch porézní keramiky působí jako jemný vzduchový polštář nebo sací deska, chránící křehké vrstvy.

Broušení optických čoček

Porézní oxid hlinitý se používá k uchycení čoček při přesném broušení, kde by jakékoli vibrace nebo nerovnoměrný tlak způsobily optické aberace.

Často kladené otázky (FAQ)

Q1: Jak čistíte vakuové sklíčidlo z porézního hliníku?

Odpověď: Čištění je životně důležité pro udržení sání. Doporučujeme používat ultrazvukové čištění v deionizované vodě nebo speciálních rozpouštědlech. Protože je oxid hlinitý chemicky stabilní, snese většinu kyselých nebo alkalických čističů. Ujistěte se, že je sklíčidlo vypáleno do sucha, aby se odstranila vlhkost z pórů.

Q2: Lze velikost pórů přizpůsobit pro konkrétní substráty?

A: Ano. Menší póry (cca 10 μm - 20 μm) jsou lepší pro ultratenké filmy, aby se zabránilo „protlačování“, zatímco větší póry nabízejí vyšší proudění vzduchu pro těžší nebo poréznější obrobky.

Q3: Jaká je maximální provozní teplota?

Odpověď: Zatímco samotná keramika může odolat teplotám přesahujícím 1500 ℃, sestava vakuového sklíčidla (včetně těsnění a pouzder) je obvykle dimenzována na teplotu až 250 ℃ až 400 ℃ v závislosti na metodě lepení.
