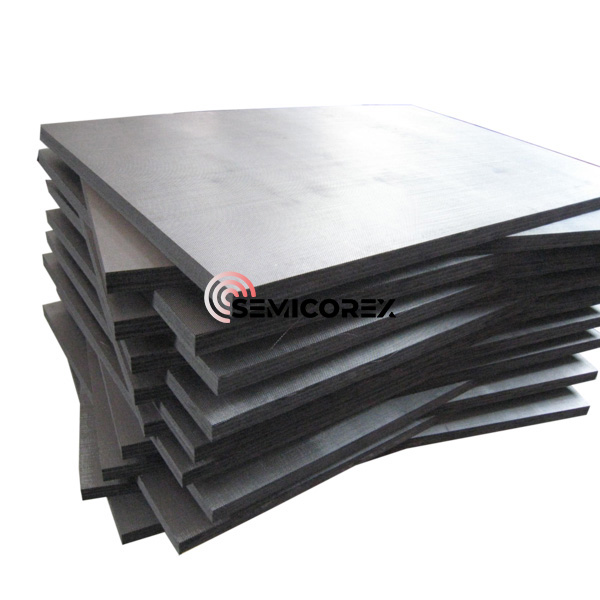

Půvný grafit

Půvný grafitový plstěn může být vytvořen měkkou plstěnou léčbou a formováním mokrého. Běžná laminovaní metoda pro výrobu grafitu z uhlíkových vláken tvrdě plsti používá měkkou pociťování jako suroviny. Proces výroby začíná řezáním: řezání více kusů polotovarů o něco větší než konečná tvrdá velikost z měkké plsti. Po řezání je impregnován pryskyřicí a jinými vazebnými materiály a impregnované polotovary jsou naskládány do více vrstev podle požadované tvrdé tloušťky plsti.

Impregnace v produkci měkkých plsti je hlavně impregnace s katalyzátory, aby byla viskózová vlákna stabilnější při následném tepelném zpracování; Zatímco impregnace tuhého grafitového plsti je hlavně impregnace termosetovou pryskyřicí. V následném procesu zahřívání a vytvrzování se kapalná pryskyřice ztuhne a více vrstev měkké plsti jsou pevně kombinovány s pryskyřicí.

Pryskyřice + Grafit z uhlíkových vláken měkká ponížení umožňuje materiálu dosáhnout účinku „1 + 1> 2“ v některých vlastnostech. Po vytápění a vytvrzování se vícevrstvé měkké pociťované impregnované pryskyřicí již nelze srolovat jako měkká plstění a také se zvyšuje hustota a pevnost v tlaku materiálu.

Během růstu PVT s jedním krystalem hraje uhlíková vlákna roli při konzervaci tepla. Čistota tuhého grafitového pocitu je zásadní pro úspěšný růst krystalů SIC. Nečistoty v izolaci plstěný materiál jsou jedním ze zdrojů kontaminace nečistot během procesu růstu. Obsah klíčových prvků nečistot v plsti uhlíkových vláken je kontrolován pod 10-6 a celkový obsah popela musí být přísně kontrolován. Podle patentu přijímá různé vysokoteplotní vícestupňové metody čištění vícestupňové čištění, přičemž v každé fázi používá více kroků cirkulace plynu k přeměně nečistot bodu s vysokým roztahováním na bodové sloučeniny s nízkým tahem a vypouštěcí nečistotní plyny a nakonec získává plstění s vysokou čistotou uhlíkovou vlákno, jejichž obsah popela je menší než 20 mg · kg, a b, b, fe, v jsou méně než 0,1 mg.

Písný grafitový plstění má také klíčové technologie pro kontrolu uniformity pole, včetně regulace uniformity pole teplotního pole a pole plynu. Teplotní pole je uniformizováno v jednokrystalové peci navrhováním kompenzačních oblastí teploty, více zónové nezávislé kontroly teploty a změnou tvaru a rozložení topení.
