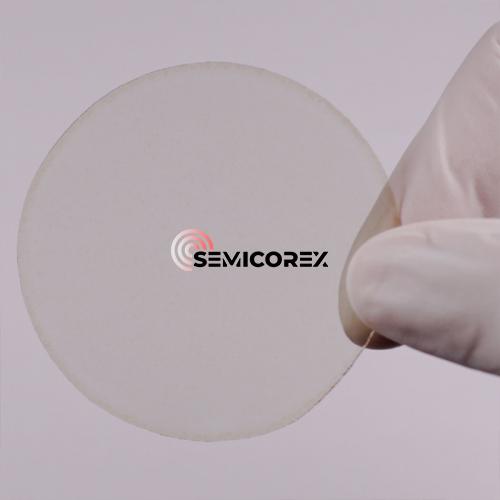

ALN Single Crystal Wafer

Semicorex ALN Single Crystal Wafer je revoluční pokrok v polovodičové technologii a nabízí jedinečnou kombinaci výjimečných elektrických, tepelných a mechanických vlastností. Jako velmi široký polovodičový materiál BandGap s bandgap 6,2 eV je ALN stále více rozpoznáván jako optimální substrát pro vysoce výkonná, vysokofrekvenční a hluboká ultrafialová (UV) optoelektronická zařízení. Tyto vlastnosti jsou umístěny aln jako vynikající alternativu k tradičním substrátům, jako je safír, křemíkový karbid (SIC) a nitrid gallia (GAN), zejména v aplikacích vyžadujících extrémní tepelnou stabilitu, vysoký rozpad a vynikající tepelnou vodivost.

V současné době je ALN Single Crystal Wafer komerčně dostupný ve velikostech až do průměru 2 palce. S pokračováním ve výzkumu a vývoji se očekává, že pokrok v technologiích růstu krystalů umožní větší velikosti oplatky, zvýší škálovatelnost výroby a sníží náklady na průmyslové aplikace.

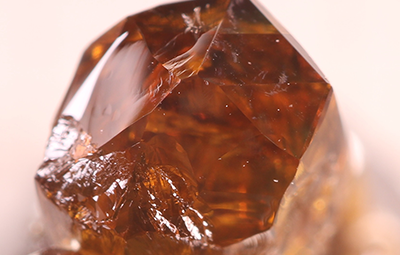

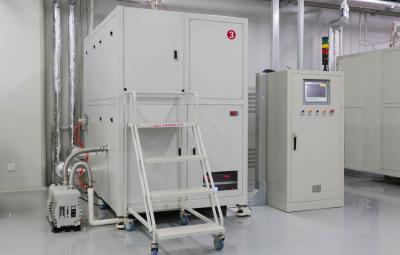

Podobně jako u růstu SIC s jedním krystalem nemohou být ALN Single Crystals pěstovány metodou taveniny, ale lze je pěstovat pouze fyzickým transportem par (PVT).

Existují tři důležité růstové strategie pro růst ALN pro jedno krystaly PVT:

1) Spontánní růst nukleace

2) Heteroepitaxiální růst na substrátu 4H-/6H-SIC

3) Homeepitaxiální růst

ALN Single Crystal Wafer je rozlišen jejich ultra širokou bandgap 6,2 eV, což zaručuje výjimečnou elektrickou izolaci a bezkonkurenční hluboký výkon UV. Tyto oplatky se mohou pochlubit elektrickým polem s vysokým rozrušením, které přesahuje pole SIC a GAN a umístí je jako optimální volbu pro vysoce výkonná elektronická zařízení. S působivou tepelnou vodivostí přibližně 320 W/MK zajišťují účinný rozptyl tepla, což je kritický požadavek na vysoce výkonné aplikace. ALN je nejen chemicky a tepelně stabilní, ale také udržuje nejvyšší výkon v extrémním prostředí. Jeho vynikající odolnost proti záření z něj činí bezkonkurenční možnost pro vesmírné a jaderné aplikace. Kromě toho jeho pozoruhodné piezoelektrické vlastnosti, rychlost s vysokou pilou a silná elektromechanická vazba navíc stanoví jako vynikající kandidát pro zařízení, filtry a senzory na úrovni GHz.

ALN Single Crystal Wafer nachází rozsáhlé aplikace v různých vysoce výkonných elektronických a optoelektronických zařízeních. Slouží jako ideální substrát pro hlubokou ultrafialovou (DUV) optoelektroniku, včetně hlubokých UV LED diod pracujících v rozsahu 200-280 nm pro sterilizaci, čištění vody a biomedicínské aplikace, jakož i pro UV laserové diody (LDS) používané v pokročilých průmyslových a lékařských oborech. ALN se také široce používá ve vysoce výkonných a vysokofrekvenčních elektronických zařízeních, zejména v rádiové frekvenci (RF) a mikrovlnných složkách, kde jeho vysoký rozpad napětí a nízký rozptyl elektronů zajišťují vynikající výkon v energetických zesilovačích a komunikačních systémech. Kromě toho hraje klíčovou roli v energetické elektronice, zvyšuje účinnost měničů a převodníků v elektrických vozidlech, systémech obnovitelné zdroje energie a leteckých aplikacích. Kromě toho vynikající piezoelektrické vlastnosti ALN a rychlost s vysokou pilou z něj činí optimální materiál pro povrchovou akustickou vlnu (SAW) a hromadnou akustickou vlnu (BAW), která jsou nezbytná pro telekomunikace, zpracování signálu a technologie snímání. Vzhledem k výjimečné tepelné vodivosti je ALN také klíčovým materiálem v tepelných řešeních pro vysoce výkonné LED diody, laserové diody a elektronické moduly, což poskytuje efektivní rozptyl tepla a zlepšuje dlouhověkost zařízení.

Semicorex ALN Single Crystal Wafer představuje budoucnost polovodičových substrátů a nabízí bezkonkurenční elektrické, tepelné a piezoelektrické vlastnosti. Jejich aplikace v hluboké UV optoelektronice, výkonové elektronice a zařízeních akustických vln je činí pro technologii nové generace vysoce vyhledávaným materiálem. Jak se výrobní schopnosti stále zlepšují, ALN Wrafers se stanou nezbytnou součástí vysoce výkonných polovodičových zařízení, která připravuje cestu pro inovativní pokrok napříč různými průmyslovými odvětvími.
