SICOI oplatka

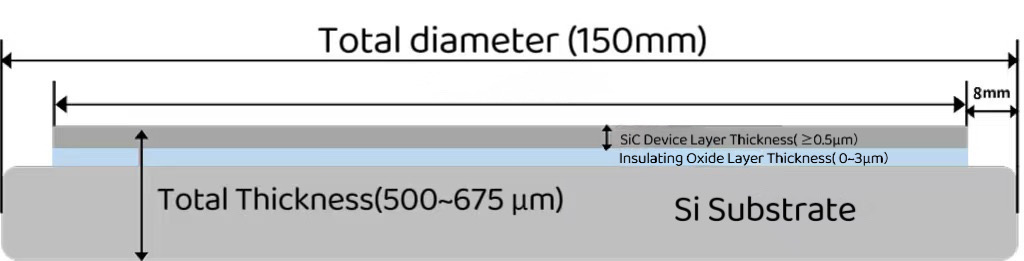

JSMEoplatkaje kompozitní polovodičový materiál s třívrstvou strukturou, který je vyroben unikátní metodou.

Spodní vrstva struktury SICOI waferu je křemíkový substrát, který poskytuje spolehlivou mechanickou podporu pro zajištění strukturální stability SICOI waferu. Jeho optimální tepelná vodivost snižuje vliv akumulace tepla na výkon polovodičových součástek a umožňuje jim pracovat normálně po dlouhou dobu i při vysokém výkonu. Kromě toho je křemíkový substrát kompatibilní se zařízeními a stroji používanými v současné době při výrobě polovodičů. To úspěšně snižuje výrobní náklady a složitost a zároveň urychluje výzkum a vývoj produktů a hromadnou výrobu.

Izolační oxidová vrstva se nachází mezi křemíkovým substrátem a vrstvou SiC zařízení a je střední vrstvou SICOI waferu. Izolací proudových cest mezi horní a spodní vrstvou izolační vrstva oxidu účinně snižuje riziko zkratů a zaručuje stabilní elektrický výkon polovodičových součástek. Díky své nízké absorpční charakteristice může výrazně snížit optický rozptyl a zlepšit účinnost přenosu optického signálu polovodičovými součástkami.

Vrstva zařízení z karbidu křemíku je základní funkční vrstvou struktury SICOI waferu. Je nezbytný pro dosažení vysoce výkonných elektronických, fotonických a kvantových funkcí díky své výjimečné mechanické pevnosti, vysokému indexu lomu, nízkým optickým ztrátám a pozoruhodné tepelné vodivosti.

Aplikace destiček SICOI:

1.Pro výrobu nelineárních optických zařízení, jako je optický frekvenční hřeben.

2.Pro výrobu integrovaných fotonických čipů.

3.Pro výrobu elektro-optického modulátoru

1.Pro výrobu nelineárních optických zařízení, jako je optický frekvenční hřeben.

5.Pro výrobu MEMS senzorů jako je akcelerometr a gyroskop.
