SiC keramická vodicí lišta

Semicorex SiC Ceramic Guide Rail je přesný lineární pohybový komponent vyrobený z vysoké hustotykeramika z karbidu křemíkumateriál. V kombinaci s technologií vzduchové flotace a systémy přesné zpětné vazby umožňuje vodicí lišta bezkontaktní pohyb s prakticky nulovým třením a minimálními vibracemi.

Na rozdíl od běžných kovových vodicích kolejnic nabízejí keramické vodicí kolejnice SiC výrazně zlepšenou tepelnou stabilitu, tuhost a rovinnost. Během provozu vytváří stlačený plyn dynamický a statický tlakový vzduchový film mezi pohyblivou plošinou a vodicí plochou, což umožňuje hladký a vysoce přesný lineární pohyb bez mechanického kontaktu.

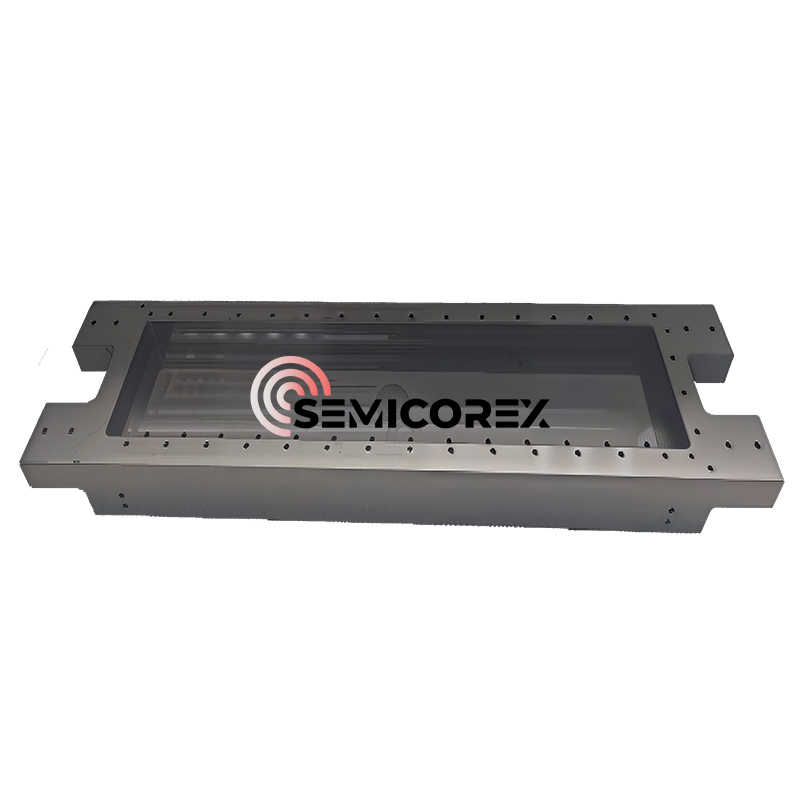

Vyobrazený produkt se vyznačuje vysoce přesným konstrukčním designem vhodným pro pokročilé polohovací platformy a pohybové systémy se vzduchovými ložisky, kde je rozhodující přesnost na úrovni nanometrů a dlouhodobá stabilita.

 Klíčové vlastnosti SiC keramických vodicích lišt

Ultralehká konstrukce

Keramika z karbidu křemíkukombinují vysokou pevnost s relativně nízkou hustotou, což umožňuje systému vodicích kolejnic dosáhnout lehké konstrukce při zachování výjimečné tuhosti.

Lehká konstrukce pomáhá zlepšit:

* Rychlost odezvy pohybu

* Dynamický výkon

* Schopnost akcelerace

* Energetická účinnost

Díky tomu jsou keramické vodicí kolejnice SiC velmi vhodné pro vysokorychlostní přesné automatizační systémy.

Ultra vysoká stabilita

Jednou z nejdůležitějších výhod keramických vodicích lišt SiC je jejich vynikající strukturální stabilita. Materiál vykazuje vynikající odolnost proti deformaci při tepelném a mechanickém zatížení.

V extrémně přesných výrobních prostředích mohou přesnost polohování ovlivnit i mikroskopické rozměrové změny. SiC keramika pomáhá udržovat stabilní geometrický výkon po delší provozní dobu.

Extrémně nízký koeficient tepelné roztažnosti

Karbid křemíku má velmi nízký koeficient tepelné roztažnosti ve srovnání s kovy, jako je ocel nebo hliník. To umožňuje, aby si vodicí lišta zachovala rozměrovou konzistenci i při vystavení teplotním výkyvům.

Nízká tepelná roztažnost je zvláště důležitá v:

* Zařízení pro polovodičovou litografii

* Přesné optické systémy

* Platformy pro kontrolu plátků

* Souřadnicové měřicí systémy

* Zařízení pro laserové zpracování

Tepelná stabilita přímo přispívá ke zlepšené přesnosti polohování a opakovatelnosti procesu.

 Vysoká tuhost a mechanická pevnost

Keramické vodicí lišty SiC mají extrémně vysokou tuhost a mechanickou pevnost. Pevná konstrukce minimalizuje ohýbání, vibrace a deformace během provozu.

Vysoká tuhost pomáhá zajistit:

* Přesný lineární pohyb

* Stabilní podpora zatížení

* Snížené vibrace

* Vylepšená dynamická přesnost

Tato charakteristika je zásadní pro špičkové pohybové systémy vyžadující přesnost polohování na úrovni submikronů nebo nanometrů.

Vysoká hustota a vynikající kvalita povrchu

Hustá SiC keramická struktura poskytuje vynikající odolnost proti opotřebení, odolnost proti korozi a rozměrovou integritu. Technologie přesného zpracování umožňuje povrchu vodicí kolejnice dosáhnout extrémně vysoké rovinnosti a rovnoběžnosti.

Plochost a rovnoběžnost může dosahovat až 1 mikronu, což splňuje přísné požadavky ultrapřesných průmyslových aplikací.

Vysoce kvalitní povrchová úprava také zlepšuje stabilitu vzduchového filmu v systémech vzduchových ložisek, což přispívá k hladšímu pohybu a lepšímu polohování.

Výhody technologie vzduchových ložisek

Keramické vodicí kolejnice SiC obvykle využívají technologii vzduchové flotace k dosažení bezkontaktního pohybu. Vytvořením tenké vrstvy stlačeného vzduchu mezi povrchy systém eliminuje přímé mechanické tření.

Ve srovnání s tradičními valivými vodicími systémy poskytují vodicí kolejnice se vzduchovým ložiskem několik důležitých výhod:

* Pohyb bez tření

* Téměř nulové vibrace

* Snížená tvorba částic

* Žádné mechanické opotřebení

* Ultra-plynulý pohyb

* Nižší nároky na údržbu

* Delší provozní životnost

Tyto výhody jsou zvláště cenné v prostředí čistých polovodičových prostor a v přesných výrobních zařízeních.

Aplikace SiC keramických vodicích lišt

Keramické vodicí kolejnice SiC jsou široce používány v průmyslových odvětvích vyžadujících ultra vysokou přesnost pohybu a stabilitu, včetně:

* Výroba polovodičových destiček

* Litografické systémy

* Zařízení pro kontrolu plátků

* Přesné optické přístroje

* Výroba plochých displejů

* Laserové obráběcí systémy

* Souřadnicové měřicí stroje

* Přesné automatizační platformy

* Přesné letecké vybavení

Jsou zvláště vhodné pro pokročilé polovodičové procesy, kde je kritické vysokorychlostní polohování, potlačení vibrací a tepelná stabilita.
