Silikonové zakřivené elektrody

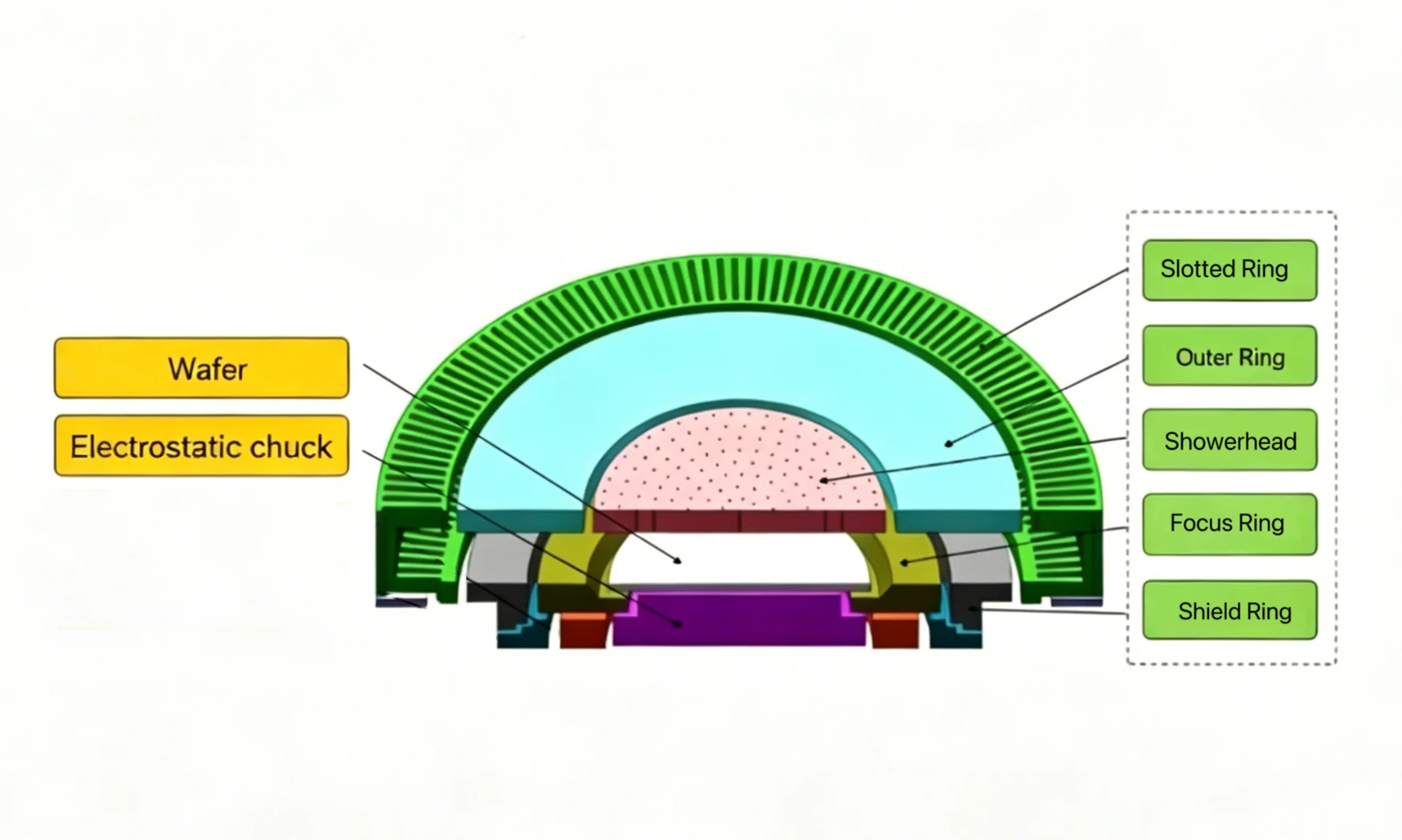

Během pokročilého leptacího zařízení je křemíková zakřivená elektroda obvykle namontována na horní části leptací komory, otočená směrem k polovodičové destičce. Křemíková zakřivená elektroda typicky pracuje ve spojení s elektrostatickým sklíčidlem, Si zaostřovacím kroužkem, Si okrajovým kroužkem, Si výfukovým kroužkem a Si stínícím kroužkem, aby poskytla optimální provozní podmínky pro vysoce přesné leptání.

Funkce křemíkových zakřivených elektrod Semicorex

1. Kompatibilní s komplexním 3D strukturním leptáním

S výjimečnou schopností 3D řízení elektrického pole, Semicorexkřemíkové zakřivené elektrodymůže dokonale odpovídat geometrickým charakteristikám složitých struktur. Speciální zakřivený design umožňuje přesné řízení plazmatu a optimalizovanou distribuci energie, což výrazně ovlivňuje poměr stran a svislost bočních stěn 3D leptání struktury a plně vyhovuje požadavkům výrobní linky na pokročilé balicí procesy a integraci 3D IC.

2. Přesné řízení distribuce leptacího plynu

Silikonové zakřivené elektrody Semicorex mají na svém povrchu několik rovnoměrně rozmístěných mikrootvorů pro vstup leptacího plynu do leptací komory. Silikonové zakřivené elektrody Semicorex mohou dosáhnout přesné kontroly leptacího plynu a umožnit jeho rovnoměrnou distribuci v leptací komoře, čímž se minimalizují změny procesu způsobené nerovnoměrnou distribucí plynu.

Výhody silikonových zakřivených elektrod Semicorex

1. Ultra vysoká čistota

Silikonové zakřivené elektrody Semicorex jsou vyrobeny z ultra čistého monokrystalukřemíks úrovní čistoty nad 99,9999999 %, která nabízí vynikající odolnost proti erozi plazmou. Tento výběr vysoce standardních materiálů může účinně zabránit nežádoucí kontaminaci způsobené vedlejšími produkty leptání a zároveň významně prodloužit životnost křemíkových zakřivených elektrod.

2. Vynikající elektrické vlastnosti

Silikonové zakřivené elektrody Semicorex, vyrobené z monokrystalického křemíku vypěstovaného MCZ, vykazují vynikající rovnoměrnost měrného odporu: ＜5 % a široký volitelný rozsah měrného odporu: nízké rozlišení. (<0,02), střední res. (1–4) a vysoké rozlišení. (70–90).

3. Přesné zpracování přesnost

Prostřednictvím vysoce přesného mechanického zpracování dosahují křemíkové zakřivené elektrody Semicorex konzistentní velikosti pórů a rovnoměrného rozložení otvorů. Jejich povrchy jsou jemně leštěné a broušené: leštěné (Ra < 0,1 μm) a broušené (Ra < 1,6 μm), s celkovou přesností obrábění řízenou v rozmezí 0,03 mm.
